新款 TBS2000B 适合执行示波器的重要工作:查看和测量信号。利用其更大的 9 英寸显示屏可以查看更多信号,该显示屏具有 15 个水平格,可提供更长的每屏幕时间以及 5M 记录长度,从而捕获长时间窗口。利用易操作的光标和强大的 32 种自动测量功能测量更多信号。利用 Wi-Fi 连接和 100-BaseT 以太网端口共享更多信号。这款实惠的示波器可提供您需要的性能。




通过大图像查看更多。

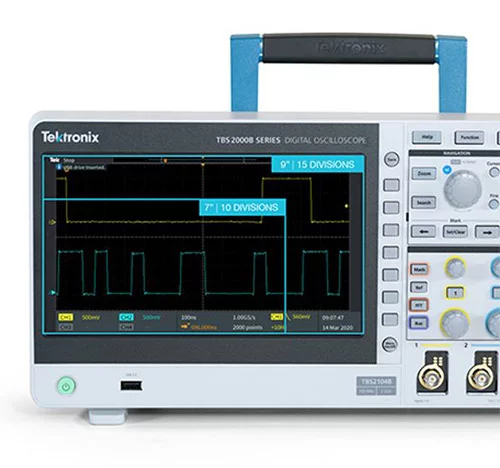

     如果能查看更多信号,您就会更快发现异常。TBS2000B 数字存储示波器有令人印象深刻的 9 英寸 WVGA 显示屏和 15 个

  水平分度(同类产品中),不仅可帮助您查看大图像,还可提供更清晰的图像。500 万点记录长度可让您捕获具有更高时序分

  辨率的长时间窗口。另外,更新后的前面板波形导航控件      使您可以轻松地平移并快速浏览长记录。









准确、方便且自动地测量

  TBS2000B 数字示波器具有易于使用的功能。新的前端设计采用更高的采样率 2GS/s,可降低噪

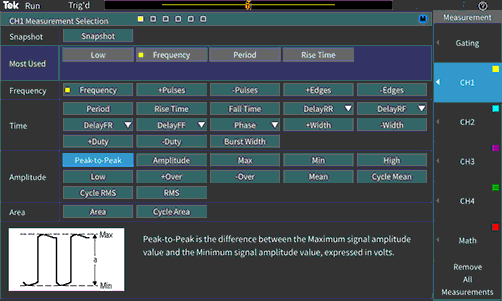

声并提高有效位,从而提高测量精度。通过 32 种自动测量,您可以轻松、更准确地测量常用的参

数。借助全新的波形光标读数分析信号 — 就像教科书一样。






新功能和选项让这款示波器表现更佳

新功能

  • 5M 点记录长度,200 MHz 带宽和 2GS/s 采样率,可捕获并显示多得多的信号,从而确保更快地调试和验证设计。

  • 采用新降噪前端设计,可降低随机噪声,提高信号完整性,以及提高测量精度。

  • TekVPI* 探头接口支持具有自动缩放和单位设置功能的各种有源探头、差分探头和电流探头。

  • 具有搜索和标记功能的波形光标读数可轻松识别所采集波形中发生的事件。

  • 为便于教授基本概念,教师可以禁用自动设置,光标和自动测量。

  • 带宽可现场升级。




轻松分享更多内容。

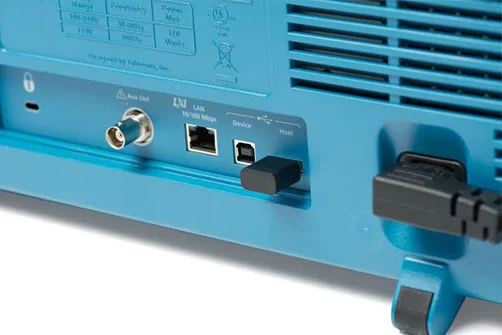

    TBS2000B 是一款通过 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器。它还具有 2 个 USB 主控端口和 1 个 100-BaseT 以太网端口,使—与您的实验室合        作伙伴或在更多范围内共享测量和协作变得很容易。另外,其包含的软件可让您轻松连接到您的 PC,以抓取屏幕图像和分析数据。








更多探头, 更多应用。

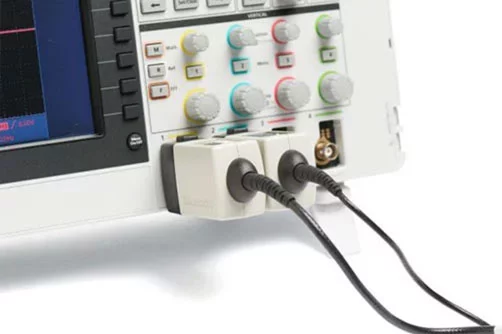

TekVPI* 探头接口确立了标准,确保探测时易于使用。除支持标准 BNC 探头外,它还可以使用新一代

有源电压和电流探头。TekVPI 可实现 TBS2000B 与新电流和差分电压探头之间的通信,简化测量设置,扩展应用范围。

特点

自动将刻度系数传到示波器。

示波器显示器上会显示探头指导信息(如开口错误、偏置设置和消磁要求)。

无需外部电源即可为探头供电。

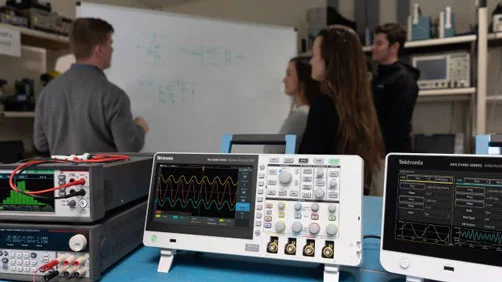

  一款功能强大的学习工具。

     TBS2000B 的功能使学习工程基础知识变得更容易,让学生可以亲手实践。

  特点

HelpEverywhere在您浏览关键菜单时提供即时提示,包括测量信息、应用程序提示以及文字和图形形式的一般指导。

TekSmart Lab* 网络软件可帮助讲师从一台 PC 设置和监测多台仪器。

课件生态环境可让讲师将信息加载到 TBS2000B,以便在实验室中帮助学生。

可以禁用自动设置、光标和自动测量,为便于教授基本概念


型号
模拟带宽采样率
记录长度模拟通道
TBS2072
70MHz高达 1 GS/s20M点
2
TBS2072B70MHzup to 2 GS/s5 Mpoints2
TBS2102
100 MHz高达 1 GS/s20M点2
TBS2102B100 MHzup to 2 GS/s5 Mpoints2
TBS207470MHz高达 1 GS/s20M点4
TBS2074B70MHzup to 2 GS/s5 Mpoints4
TBS2104100MHz高达 1 GS/s20M点4
TBS2104B100MHzup to 2 GS/s5 Mpoints4
TBS2202B
200MHz
up to 2 GS/s5 Mpoints2


TBS2204B
200MHzup to 2 GS/s5 Mpoints4
