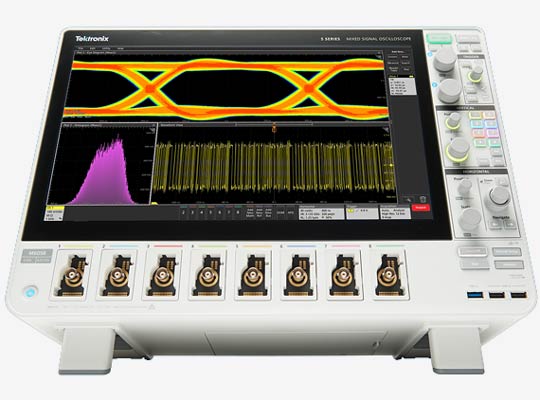

  • 泰克Tektronix5 系列 MSO 混合信号示波器示波器
泰克Tektronix5 系列 MSO 混合信号示波器示波器

泰克Tektronix5 系列 MSO 混合信号示波器示波器


不仅仅采用新显示器和用户界面, 更是新标准。

配有 15.6 英寸高清触摸屏,让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号,而不必使用菜单操作。

拥有足够的通道。

提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号,只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者,并为每个域提供独立的采集控制。

查看奖项

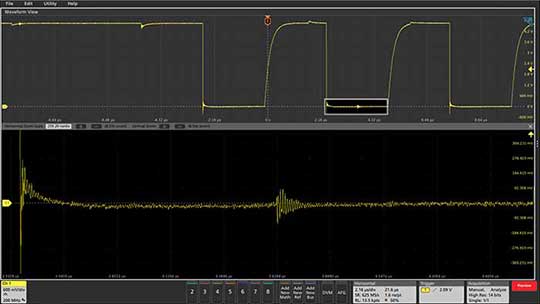

支持高达 16 位的垂直分辨率,每个细节都不会错过。


缩略图


12 位模拟到数字转化器,使用**数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

立即购买所需产品。 根据您的测试需求变化进行扩展。


缩略图


性能

  • 高达 2 GHz 带宽

  • 高达 125 M 点记录长度

数字输入

  • TLP058 逻辑探头,每个探头可提供 8 条数字通道

操作系统

  • 添加 Windows 操作系统,以便在示波器上运行 PC 软件

信号发生器

  • 添加内置任意波形/函数发生器

**分析


  • 串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线

  • 自动对以太网、USB 2.0 和汽车以太网进行一致性测试

  • **抖动分析

  • 自动功率测量和分析

  • 低噪声纹波测量


新功能和选项让这款**的示波器表现更佳

新选项

  • 利用自定义模板定义执行通过/失败模板和波形极限测试

  • 逆变器、电机和驱动器分析

  • PSI5 协议解码

  • NRZ 协议解码

  • 8b10b 协议解码

  • MIPI I3C 协议解码

  • LVDS 自动测量和分析

  • 模拟视频触发(NTSC、PAL、SECAM)

使用**分析选项在仪器上免费升级

  • 配备模板测试选件的仪器将获得极限测试功能

在所有仪器上免费升级

  • 标注/书签让您可以对波形上的特定点进行注释

  • 频谱视图中的频率轴现在可能是对数形式

  • 相位噪声图现在可用于相位噪声测量

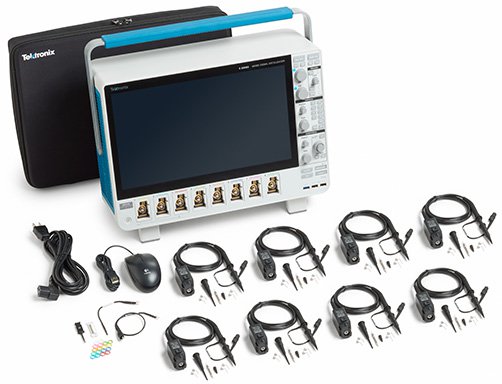

包装箱里有什么物品?

显示为8 通道 MSO58 型号

  • 每个输入通道 1 个无源探头

    • 选择 350 或 500 MHz 带宽选项时,TPP0500B (500 MHz)

    • 当选择 1 或 2 GHz 带宽选项时,TPP1000 (1 GHz)

  • 针对随附探头的 1 年保修

  • 针对仪器的 3 年保修

  • 鼠标、电源线和附有附件袋的前盖

  • 印刷的安装手册涵盖安全和基本操作

  • **的集成在线帮助

  • 追溯证明

意外发生。 确保您受到保护。

我们拥有业内具有优势的意外损坏保护的计划。 是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“**呵护计划”降低意外维修或更换成本。

型号模拟带宽采样率记录长度模拟通道数字通道数函数发生器输出
MSO54350 MHz 至 2 GHz6.25 GS/s62.5 M 点至 125 M 点4可达 32 条(可选)

1 条(可选)


MSO56350 MHz 至 2 GHz6.25 GS/s62.5 M 点至 125 M 点6可达 48 条(可选)

1 条(可选)


MSO58350 MHz 至 2 GHz6.25 GS/s62.5 M 点至 125 M 点8可达 64 条(可选)

1 条(可选)
