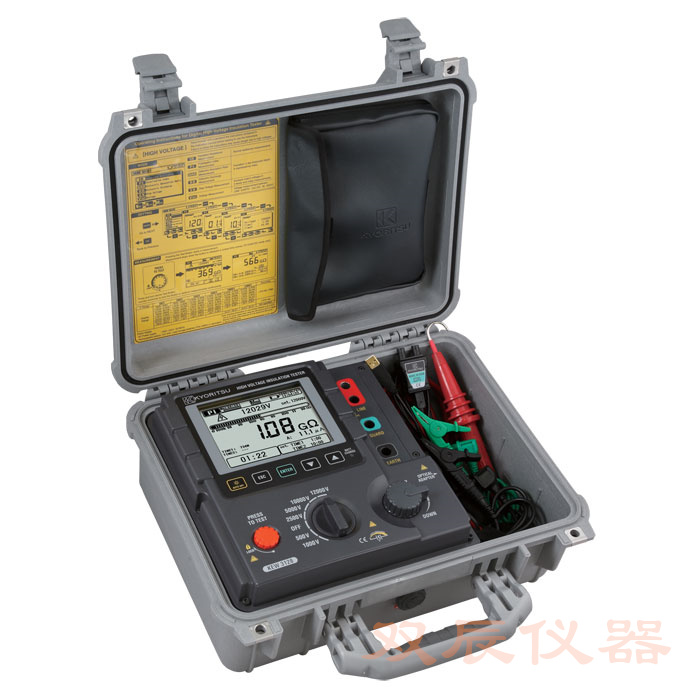

测试电压大12KV，电阻大35TΩ，短路电流大5mA。 带背光灯的大型LCD显示屏和条形图表显示绝缘电阻值和漏电流值的变化。 内存大保存40000个数据。 画面截取功能可保存显示图表（多32个画面）。 AC电源与充电电池的2种电源方式。 自动放电与电压输出警告功能。 各量程中可进行电压设定的调整。 设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2
防水防尘IP64。
绝缘电阻 ※ ※
输出电压 |
额定测试电压 |
500V |
1000V |
2500V |
5000V |
10000V |
12000V |
大测试值 |
500GΩ |
1TΩ |
2.5TΩ |
5TΩ |
35TΩ |
35TΩ | |
精确度 |
0~50GΩ ±5%rdg±3dgt ※250V以下的设定在精确度范围之外 |
0~100GΩ ±5%rdg±3dgt |
0~250GΩ ±5%rdg±3dgt |
0~500GΩ ±5%rdg±3dgt |
0~1TΩ ±5%rdg±3dgt | ||
50G~500GΩ ±20%rdg ※250V以下的设定在精确度范围之外 |
100G~1TΩ ±20%rdg |
250G~2.5TΩ ±20%rdg |
500G~5TΩ ±20%rdg |
1T~10TΩ ±20%rdg | |||
10T~35TΩ 只显示,精确度范围之外 | |||||||
短路电流 | 大5.0mA | ||||||
额定测试电流
额定测试电压
监控精确度
输出精确度
选择量程 |
1mA~1.2mA/0.5MΩ（500V上）
500V
±10%±20V
0~＋20%
50~600V
（步进电压5V) | 1mA~1.2mA/1MΩ 1000V ±10%±20V 0~＋10% 601~1200V （步进电压10V) | 1mA~1.2mA/2.5MΩ 2500V ±10%±20V 0~＋10% 1225~3000V （步进电压25V) | 1mA~1.2mA/5MΩ 5000V ±10%±20V 0~＋10% 3050~6000V （步进电压50V) | 1mA~1.2mA/10MΩ 10000V ±10%±20V -5~＋5% 6100~10000V （步进电压100V) | 12000V | |
电压 |
测试量程 |
DCV: ±30V ~ ±600V ACV：30~600V（50/60Hz） | |||||
精确度 |
±2%rdg±3dgt | ||||||
电 流 |
测试范围/精确度 |
5.0nA~2.40mA/±5%rdg±5dgt | |||||
电容 |
测试范围 |
5.0nF~50.0µF（10KV：上限50.0µF,10KV以上：上限5.00µF） |
5.0nF~1.0µF （显示范围：5.0nF~50.0µF） | ||||
精确度 |
±5%rdg±5dgt | ||||||
使用电池 | 充电电池（12V），连续测试时间：约4小时（电池电压：绝缘电阻12000V量程中100MΩ负荷时或电池电压10.0V的代表值） AC电源充电：100V ~ 240V，50/60Hz | ||||||
安全规格 |
IEC 61010-1: 2001 CAT.IV 600V 污染度2 | ||||||
外形尺寸 |
300(L)×400(W)×180(D)说明书和硬箱 | ||||||
重量 |
约9kg（含电池）说明书和硬箱 | ||||||
耐电压 |
AC8770V：线端和护栏间/5秒（50Hz/60Hz)
AC6880V：测试端和护栏间/5秒（50Hz/60Hz)
AC2330V：电源插座和护栏间/5秒（50Hz/60Hz) | ||||||
附件/可选件 |
7226A（测试探棒），7224A（接地测试线），7225A（保护测试线），7227A（鳄鱼夹测试探棒），8029（直形探针），7170（AC电源线），NiMH电池，8212（USB数据传送线-附PC用软件）
/7254（鳄口夹测试线） | ||||||
