克列茨MODEL 2300R叉形电流表

克列茨MODEL 2300R叉形电流表



KEW 2300R 可用于拥挤的接线箱中,其中电缆非常短,并且空间有限,无法使用传统的钳形表夹紧电缆.

真有效值 (平方平均数) 测量值

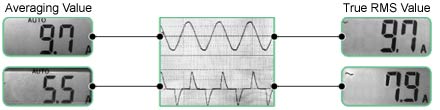

当负载电流不受失真影响时,平均值型和真有效值(均方根)钳形表显示的值几乎相同,约为10安,其波形与上述显示样品相同。然而,当负载电流受到逆变器等失真的影响时,平均值型钳位计显示为5.5A而不是9.7A,真有效值钳形表显示为7.9A而不是9.7A,波形不规则。因此,推荐使用真有效值型钳形表测量带有逆变器控制装置的设备。
由于晶闸管、逆变器和其他节能控制器在最近的电气布线中的应用,电流波形通常包括谐波成分,并且与正弦波(50/60Hz)相比会发生失真。
KYORITSU真有效值测试仪能够使用均方根测量失真波形,因为波形是在内部连续计算的。相反,当使用平均值测试仪进行测量时,由于测试仪无法连续跟踪失真的波形,因此测量值会产生错误。

(与真有效值测试仪相比,平均值的测量值在某些情况下会产生30%以上的误差。)




电流测试 AC A 0 to 100.0A ±2.0%rdg±5dgt (50/60Hz)
DC A 0 to ±100.0A ±2.0%rdg±5dgt
峰值系数 2.5
电压感知功能 在电压检测, "Hi" 显示灯闪烁,蜂鸣启动
最大显示 1,049位数
导体尺寸 最大 Ø10mm
安全规格 IEC 61010-1 CAT III 300V 污染度 2
电源 R03 (AAA) × 2 (自动关机: 约10分钟)
*连续使用时间: 交流电流 约 46小时 交流电流 约 52小时
尺寸 161.3(L) × 40.2(W) × 30.3(D)mm
重量 110g (含电池)
附件 9113 (便携箱)
R03 (AAA) × 2
使用说明书
