克列茨KEW 2062钳形功率计

克列茨KEW 2062钳形功率计

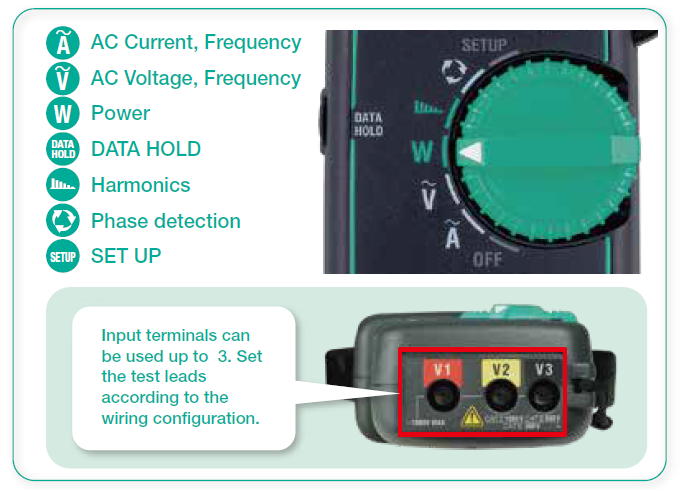

1.各种测量功能

〇测量电流、电压、功率、谐波和相位检测.
〇真有效值:指示失真波形的正确值.
〇提供PEAK, MAX, MIN, AVG 功能. 易于检查电源的时间变化.

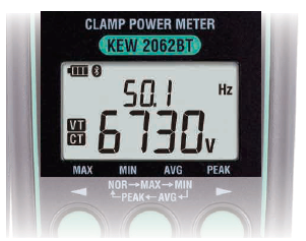

〇LCD可同时显示电压、频率或功率、功率因数值.



2.功率测量

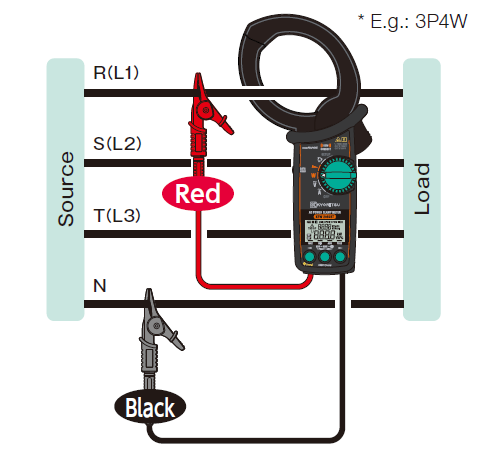

可以在任何布线系统上进行功率测量.



KEW 2062可以单相2线 / 单相3线和三相3线/三相4线的平衡和不平衡测量

双屏可同时显示W & PF, W & deg, W & VA, W & Var, V & A, 等参数.

可测量功率测量所需要的各种参数
如有功/无功/视在功率、功率因数、

相位差(仅1P2W)

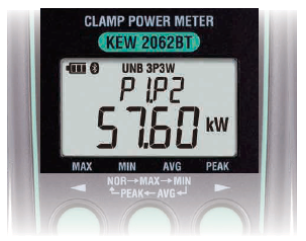

可以用简单的步骤测量三相总功率



通过设置CT和VT的比值,测量变换的

二次侧,可得到一次侧值

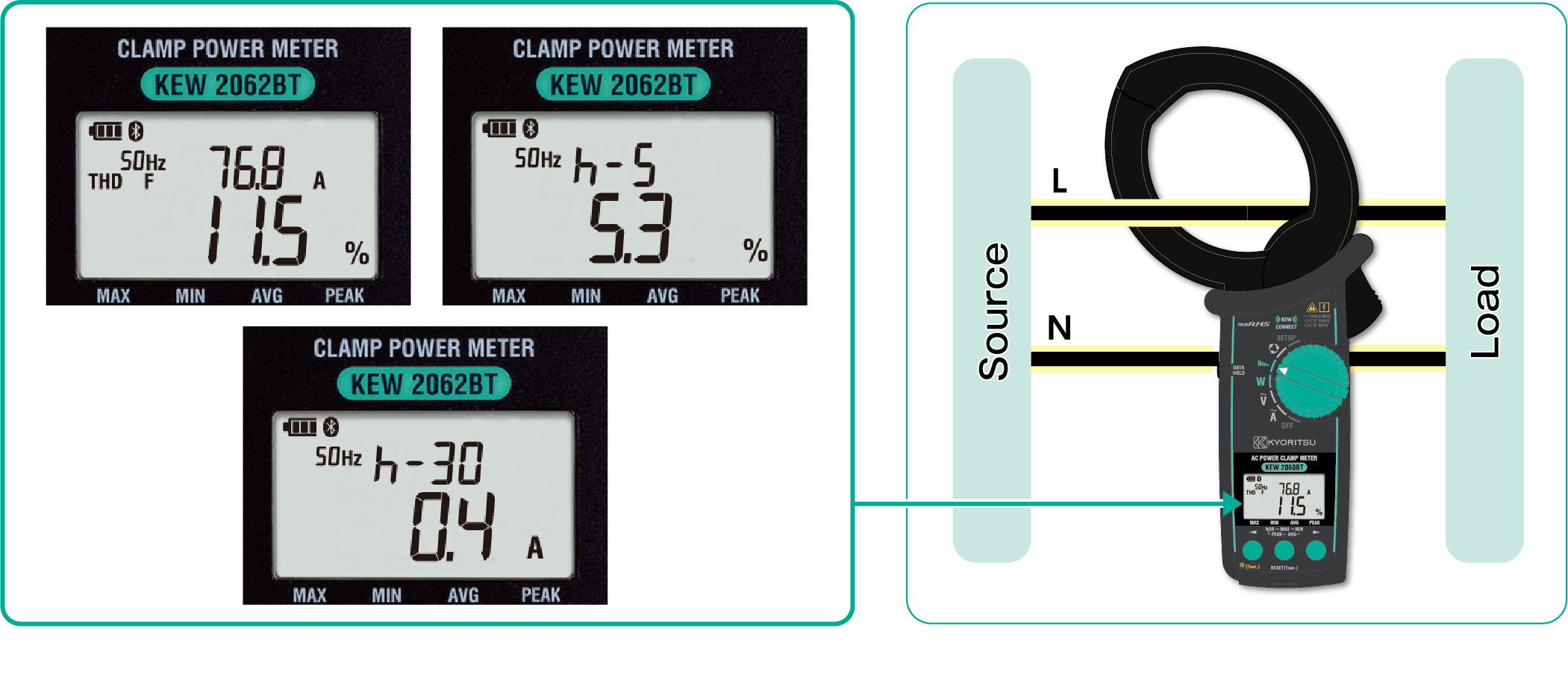

3.谐波测量

可以测量在现场引起各种故障的电压和电流的谐波,可测量和显示每个电压和电流谐波到30th。

总谐波失真系数分为THD-R和TH-F两种类型,在测试仪的LCD上可显示每个谐波的程度。

电流值(或电压值)和内容比率都可以显示在同一屏幕上。


连接线路 1P2W, 1P3W, 3P3W, 3P4W
测量和参数
电压, 电流, , 有功功率,无功功率, 视在
功率, 功率因数(cosθ), 相位角, 谐波
(THD-R/THD-F), 相位旋转
ACV

量程 1000V
精确度 ±0.7%rdg±3dgt (40.0 - 70.0Hz)
±3.0%rdg±5dgt (70.1 - 1kHz)
峰值系数 1.7 以下
ACA

量程 40.00/400.0/1000A (3个自动量程)
精确度 ±1.0%rdg±3dgt (40.0 - 70.0Hz)
±2.0%rdg±5dgt (70.1 - 1kHz)
峰值系数 在40.00A/400.0A量程内小于3,
在1500A峰值、1000A量程小于3
频率

显示范围 40.0 - 999.9Hz
精确度 ±0.3%rdg±3dgt
有功功率

量程 40.00/400.0/1000kW
精确度 ±1.7%rdg±5dgt (功率因数1, 正弦波, 45 - 65Hz)
视在功率

量程 40.00/400.0/1000kVA
精确度 每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt
无功功率

量程 40.00/400.0/1000kVar
精确度 每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt
功率系数

显示范围 -1.000 - 0.000 - +1.000
精确度 每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt
相位角(仅限1P2W)

显示范围 -180.0 - 0.0 - +179.9
精确度 ±3.0°
谐波RMS(内容比率)

分析顺序 1 - 30
精确度 ±5.0%rdg ± 10dgt (1 - 10th)
±10%rdg ± 10dgt (11 - 20th)
±20%rdg ± 10dgt (21 - 30th)
总谐波THD-R/THD-F

显示范围 0.0% - 100.0%
精确度 每个测量值的计算结果±1dgt
相位旋转 ACV 80 - 1100V (45 - 65Hz)
其他功能 最大值/最小值/平均值/峰值, 数据保持, 背光灯,自动关机
通用

电源 LR6(AAA)(1.5V) ×2
连续使用时间
约58 hours
导体尺寸 最大φ55mm.
外形尺寸 /重量 247(L) × 105(W) × 49(D) mm / 约.490g(含电池)
安全规格 IEC 61010-1, IEC 61010-2-032, IEC 61326-1,-2-2 (EMC), IEC 60529 (IP40)
CAT IV 300V / CAT lll 600V / CAT ll 1000V 污染度 2

配件 7290 (测试线)
9198 (便携箱)
LR6(AAA)×2, 使用说明书
