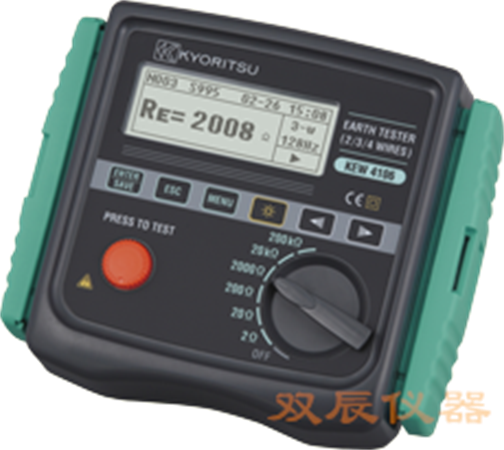

克列茨KEW 4106接地电阻测试仪

克列茨KEW 4106接地电阻测试仪

功能 量程 分辨率 测试量程 精确度
接地电阻
Re
(Rg在ρ测试)
0.001Ω 0.03 - 2.099Ω ±2%rdg±0.03Ω
20Ω 0.01Ω 0.03 - 20.99Ω ±2%rdg±5dgt (*1)
200Ω 0.1Ω 0.3 - 209.9Ω
2000Ω 3 - 2099Ω
20kΩ 10Ω 0.03k - 20.99kΩ
200kΩ 100Ω 0.3k - 209.9kΩ
辅助接地电阻
Rh, Rs



8% of Re+Rh+Rs
接地电阻
ρ
0.1Ω·mm - 1Ω·m
自动量程
0.2 - 395.6Ω·m ρ=2×π×a×Rg (*2)
20Ω 0.2 - 3956Ω·m
200Ω 20 - 39.56kΩ·m
2000Ω 0.2 - 395.6kΩ·m
20kΩ 2.0 - 1999kΩ·m
200kΩ
连续干扰电压
Ust (仅A.C) (*3)
50V 0.1V 0 - 50.9Vrms ±2%rdg±2dgt (50/60Hz)
±3%rdg±2dgt (40 - 500Hz)
频率
Fst
自动量程 0.1Hz,1Hz 40Hz - 500Hz ±1%rdg±2dgt
测试方法 接地电阻: 电压降落法(使用探棒测试电流和电压)
接地电阻测量方法 (ρ): 温纳4极法
连续干扰电压(大地电压)
RMS校准(E-S端口间)
内存量 800个数据
通信 Model 8212-USB适配器
LCD 点矩阵,192×64 单色
过程显示 显示"OL"
过载保护 E-S端口间,E-H(C)端口间  AC280V/10秒.
安全规格 IEC 61010-1 CAT III 300V, CAT IV 150V 污染度 2
IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54)
电源 DC12V : AA干电池(R6) × 8
(自动关机: 约. 5 分钟)
外形尺寸 167(L) × 185(W) × 89(D) mm
重量 约. 900g (含电池)
附件 7229A (精密测试用测试线),
7238A (简易测试用测试线),
8032 (辅助接地棒 [2 根/套])×2套 (共4根),
8200-04 (线轴 [4根])×1套,
8212-USB (带"KEW Report"软件的USB适配器),
9121 (肩带),
9125 (携带箱),
R6 × 8, 使用说明书
可选件 8212-RS232C (带"KEW Report"软件的RS232C适配器)

(*1) 辅助接地电阻校正为100ΩRk
(*2) 取决于测量的Rg. 辅助接地棒之间的间距[a]为1.0 - 30.0m
(*3) 该仪器不是用来测量商用电源上的线路电压的.
