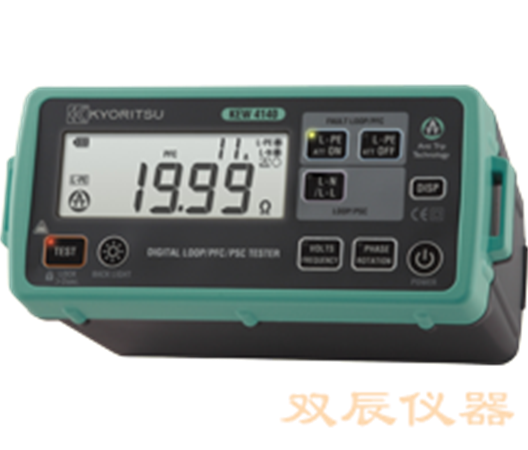

克列茨KEW 4140回路电阻测试仪

克列茨KEW 4140回路电阻测试仪

回路阻抗

功能 L-PE ATT OFF L-PE ATT ON L-N / L-L
额定电压 230V (50/60Hz) L-N: 230V (50/60Hz)
L-L: 400V (50/60Hz)
操作电压 100 - 280V (45 - 65Hz) 100 - 500V (45 - 65Hz)
量程 (自动量程) 20/200/2000Ω 20/200/2000Ω
(L-N<20Ω)
20Ω

0Ω外部回路的额定电流:

230V时的数量/时间

20Ω: 6A/40ms
200Ω: 2A/20ms
2000Ω: 15mA/500ms
L-N: 6A/60ms
N-PE: 10mA/约5s
20Ω: 6A/20ms
精确度 ±3%rdg±4dgt (*1) ±3%rdg±6dgt (*1) L-N: ±3%rdg±4dgt
L-L: ±3%rdg±8dgt

PFC (L-PE) / PSC (L-N / L-L) (*2)

功能 PFC PFC (ATT) PSC
额定电压 230V (50/60Hz) L-N: 230V (50/60Hz)
L-L: 400V (50/60Hz)
操作电压 100 - 280V (45 - 65Hz) 100 - 500V (45 - 65Hz)
量程(自动量程) 2000A/20kA 2000A/20kA (L-N<20Ω) 2000A/20kA

0Ω外部回路的额定电流:

230V时的数量/时间


20Ω: 6A/40ms
200Ω: 2A/20ms
2000Ω: 15mA/500ms
L-N: 6A/60ms
N-PE: 10mA/约 5s
20Ω: 6A/20ms

相位旋转

额定电压 50 - 500V, 45 - 65Hz
标示 电流相序: 显示"1.2.3" 和 标志
反相相序: 显示"3.2.1" 和 标志

电压

功能 电压 频率
测试量程 0 - 500V 45 - 65Hz
精确度 ±2%rdg±4dgt ±0.5%rdg±2dgt
安全标准 IEC 61010-1 CAT III 300V (500V L to L),
IEC 61010-031, IEC 61557-1, 3, 7, 10,
IEC 60529 (IP54), IEC 61326 (EMC)
电池 1.5V AA 电池 × 6 *建议使用碱性电池 (LR6)
外形尺寸 84 (L) × 184 (W) × 133 (D) mm
重量 860g (含电池)
附件 电源线 (*3)
配电盘测试线 (*4)
9155 (肩带)
9156 (便携箱)
LR6 (电池) × 6, 使用说明书

(*1): L-N LOOP测试精确度与L-N/L-L功能同步显示在次显示屏上
(*2): PSC/PFC精确度取决于被测回路电阻规格和被测电压规格.
(*3): 7187A (电源线 [UK]), 7218A (电源线 [EU]), 7221A (电源线 [SA]), 7222A (电源线 [AU])
(*4): 7246 (绿, 蓝, 红), 7247 (黑, 绿, 红)
