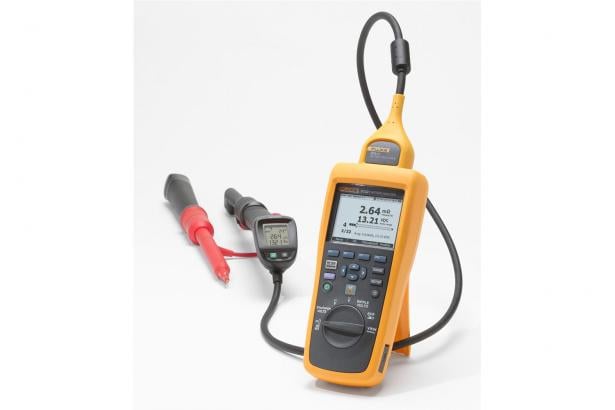

福禄克 Fluke BT500 系列蓄电池内阻分析仪

主要特性

作为理想的测试工具,它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试

  • 主要测量值 – 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。
  • 序列测量模式 – 电池组的自动或手动序列测试,具有包括电压、电阻和温度的自动测量存储功能(使用 BTL21 智能测试探头),无需在每次需要保存测量值时按下按钮。
  • 全面记录 - 所有测量值在测试过程中自动捕捉,并可以在仪器上查看后再下载随时进行分析。

产品规格: Fluke BT500 系列蓄电池内阻分析仪


量程分辨率精度BT510BT520BT520ANGBT521BT521ANG
电池电阻/连接片电阻13 mΩ0.001 mΩ1% + 8

1% +68


30 mΩ0.01 mΩ0.8% + 6

0.8%+12


300 mΩ0.1 mΩ0.8% + 6
3000 mΩ1 mΩ0.8% + 6
VDC6 V0.001 V0.09% + 5
60 V0.01 V0.09% + 5
600 V0.1 V0.09% + 5
1000 V1 V0.09% + 5


VAC(45 Hz 到 500 Hz,800 Hz 滤波器)600 V0.1 V2% + 10
频率(以 VAC 和 AAC 显示)2500 Hz0.1 Hz0.5% + 8
交流电压纹波(最大 20 KHz)600 mV0.1 mV3% + 20
6000 mV1 mV3% + 10
ADC/AAC(使用 Fluke i410 配件)400 A1 A3.5% + 2


温度0°C 至 60°C1°C2°C (4°F)


数字万用表模式每个带有时间标记的测量档位有 999 条记录
序列测量模式最多可存储带有时间戳的 100 个档案和 100 个档案模板(每个档案最多可存储 450 节电池数据)
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。
2.触发电平 VAC:10 mV,AAC:10 A
测量模式BT510BT520BT521
电阻 (mΩ)
电池电压
直流电压
交流电压和频率 (Hz)
纹波电压
电池负极柱温度(使用 BTL21 直式探头)

直流和交流电流(和频率)

万用表模式
序列测量模式
放电电压测量
自动测量保存
无线通信

查看内存
一般技术指标 - 电池分析仪
尺寸(高 x 宽 x 深)22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量850 g (1.9 lb)
屏幕尺寸7.7 x 5.6 cm (3 x 2.2 in)
接口USB mini
保修年限3 年
一般技术指标 - BTL20ANG 弯角测量探头
长弯角探头(总体长度)242.2 cm (95.38 in)
短弯角探头(总体长度)216.8 cm (85.38 in)
总体跨度(线圈松弛)10.1 cm (4 in)
总体最大跨度(线圈拉长)109.2 cm (43 in)
BTL20ANG 探头尖端角度与水平方向成 20 度
环境指标
工作温度0°C 至 40°C
存放温度-20°C 至 50°C
锂电池充电温度0°C 至 40°C
工作湿度非冷凝 (<10°C)
≤ 80% 相对湿度(10°C 至 30°C 时)
≤ 75% RH(30°C 至 40°C)
工作海拔海拔 2000 米内
存放海拔12,000 米海拔高度
IP 等级IP40
光线电波FCC A 级
振动要求MIL-PRF-28800F:2 级
跌落测试要求1 米跌落
温度系数高于 28°C 或低于 18°C 时,摄氏度增加指定精度的 0.1 倍
符合安全标准600 V CAT III
EMCIEC 61326
ROHS中国,欧洲
防护等级 2污染等级 II
电池合规UN38.3
UL2054
IEC62133
2 G 根据 IEC68-2-26、25 G 和 29
