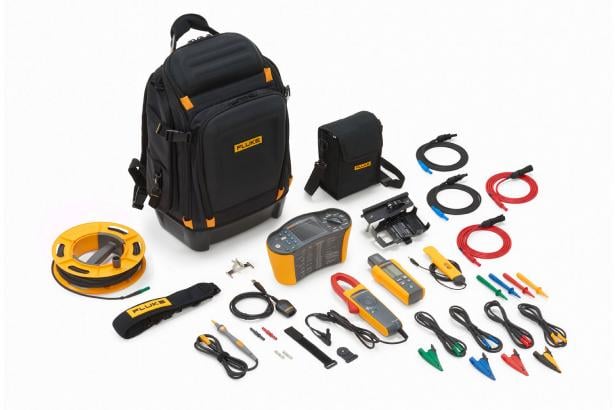

SMFT-1000 光伏工具套件：福禄克 Fluke 多功能光伏I-V曲线测试仪

品牌：福禄克FLUKE

型号/货号：SMFT-1000

售前咨询售后服务

产品规格: SMFT-1000 光伏工具套件：Fluke 多功能光伏I-V曲线测试仪

Fluke SMFT-1000 多功能光伏I-V曲线测试仪

保护导体电阻 (RLo)
显示范围	测量量程	分辨率	精度
0.00 Ω - 19.99 Ω	0.20 Ω - 19.99 Ω	0.01 Ω	±（2 % + 2 位）
20.0 Ω- 199.9 Ω	20.0 Ω- 199.9 Ω	0.1 Ω	±（2 % + 2 位）
200 Ω - 2000 Ω	200 Ω - 2000 Ω	1 Ω	±（5 % + 2 位）

测试电流	≥ 200 mA (≤ 2Ω + Rcomp)
测试电压	4 V DC … 10 V DC
极性反转	是
测试导线零点 (Rcomp)	最高 3 Ω

光伏组件/光伏组件串，开路电压 (Voc)
显示范围	测量量程	分辨率	精度
0.0 V - 99.9 V	5.0 V - 99.9 V	0.1 V	±（0.5 % + 2 位）
100 V - 1000 V	100 V - 1000 V	1 V	±（0.5 % + 2 位）

极性测试	是

光伏组件/光伏组件串，短路电流 (Is/c)
显示范围	测量量程	分辨率	精度
0.0 A - 20.0 A	0.2 A - 20.0 A	0.1 A	±（1 % + 2 位）

绝缘电阻 (RINS)
显示范围	测量量程	分辨率	精度
0.00 MΩ - 99.99 MΩ	0.20 MΩ - 99.99 MΩ	0.01 MΩ	±（5 % + 5 位）
100.0 MΩ - 199.9 MΩ	100.0 MΩ - 199.9 MΩ	0.1 MΩ	±（10 % + 5 位）
200 MΩ - 999 MΩ	200 MΩ - 999 MΩ	1 MΩ	±（20 % + 5 位）

	测量量程	分辨率	精度
无负载时的测试电压	50 V / 100 V / 250 V，最高 199.9 MΩ 500 V / 1000 V，最高 999 MΩ	1 V	0 % 至 + 20 %
≥ 1 mA 时的测试电压	250 kΩ 时为 250 V 500 kΩ 时为 500 V 1 MΩ 时为 1000 V	1 V	0% 至 10%
测试电流	最小 1 mA （250 kΩ / 500 kΩ / 1 MΩ 时）最大 1.5 mA（短路）

阻塞二极管检测 (Vbd)
显示范围	测量量程	分辨率	精度
0.00 V DC - 6.00 V DC	0.50 V DC - 6.00 V DC	0.01 V DC	±（5 % + 10 位）

过电压保护装置 (SPD)
显示范围	测量量程	分辨率	精度
0 V DC - 1000 V DC	50 V DC - 1000 V DC	1 V DC	±（10 % + 5 位）


通过 4 mm 测试插座进行交流/直流电压测量
显示范围	测量量程	分辨率	精度
0.0 V AC - 99.9 V AC	5.0 V AC - 99.9 V AC	0.1 V	±（2.5 % + 2 位）
100 V AC - 700 V AC	100 V AC - 700 V AC	1 V	±（2.5 % + 2 位）
0.0 V DC - 99.9 V DC	5.0 V DC - 99.9 V DC	0.1 V	±（2.5 % + 2 位）
100 V DC - 1000 V DC	100 V DC - 1000 V DC	1 V	±（2.5 % + 2 位）

检测交流/直流	是（自动）
+ / - 极性检查	是

i100 交流/直流电流钳
显示范围	测量量程	分辨率	精度（直流、交流 50 Hz/60 Hz）
0.0 A DC – 100 A DC	1.0 A DC – 100 A DC	0.1 A	±（5 % + 2 位）*
0.0 A AC – 100 A AC 真有效值	1.0 A AC – 100 A AC 真有效值	0.1 A	±（5 % + 2 位）*
* 不包括 i100 电流钳的公差

i100 电流钳公差
显示范围	测量量程	输出信号	精度（直流、交流 50 Hz/60 Hz）
不适用	1 A - 100 A 直流或交流 < 1 kHz	10 mV/A AC/DC	± (1.5 % + 0.1 A)


交流/直流功率测量（用 i100 电流钳）
显示范围	测量量程	分辨率	精度（直流、交流 50 Hz/60 Hz）
0.0 V AC - 700 V AC 0.0 V DC - 1000 V DC	5.0 V AC - 700 V AC 5.0 V DC - 1000 V DC	0.1 V	±（2.5 % + 2 位）
0 A AC/DC - 100 A AC/DC	1 A AC/DC - 100 A AC/DC	0.1 A	±（6.5 % + 3 位）
0 kW/kVA – 100 kW/kVA	5 kW/kVA – 100 kW/kVA	1 kW/kVA	±（10 % + 4 位）



一般技术指标
SMFT-1000 的尺寸	10 cm × 25.0 cm × 12.5 cm (3.8 in × 9.8 in × 4.9 in)
SMFT-1000 的重量	1.4 kg (3.09 lb)
电池	6 节 AA IEC LR6
工作温度	0 °C 至 50 °C（32 °F 至 122 °F）
存储温度	-30 °C 至 60 °C（-22 °F 至 140 °F）（电池取下时）
工作海拔	最高 2000 m
存放海拔	最高 2000 m
安全性
SMFT-1000 光伏分析仪	IEC 61010-1 污染等级 2 IEC 61010-2-034 CAT III 1000 V dc、CAT III 700 V AC
i100 Current Clamp	IEC 61010-2-032，D 型（适用于绝缘导体），1000 V
附件	IEC 61010-031
TL1000-MC4	CAT III 1500 V, 20 A
TP1000 远程探头（带盖）	CAT IV 600 V、CAT III 1000 V，10 A
TP1000 远程探头（不带盖）	CAT II 1000 V，10 A
TL1000 测试导线	CAT III 1000 V, 10 A
TL1000/30M 测试导线	CAT III 1000 V、CAT IV 600 V， 5 A（卷装）10 A（已完全展开）
TP74 测试探头（带盖）	CAT III 1000 V, 10 A
TP74 测试探头（不带盖）	CAT II 1000 V，10 A
AC285 鳄鱼夹	CAT III 1000 V, 10 A
性能	IEC 61557-1、IEC 61557-2、IEC 61557-4、IEC 61557-10
电磁兼容性 (EMC)
国际	IEC 61326-1：便携式电磁环境，CISPR 11：第 1 组，A 类第 1 组：设备会有意产生和/或使用导通耦合射频能量，这是设备自身内部运行的必要条件。 A 类：设备适用于非家庭用途以及未直接连接到为住宅建筑物供电的低电压网络的任意设备。由于传导干扰和辐射干扰，在其他环境中可能难以保证电磁兼容性。小心：此设备不可用于住宅环境，此类环境中可能无法提供充分的无线电接收保护。
无线射频模块
频率范围	2.402 GHz 至 2.480 GHz
输出功率	8 dBm
