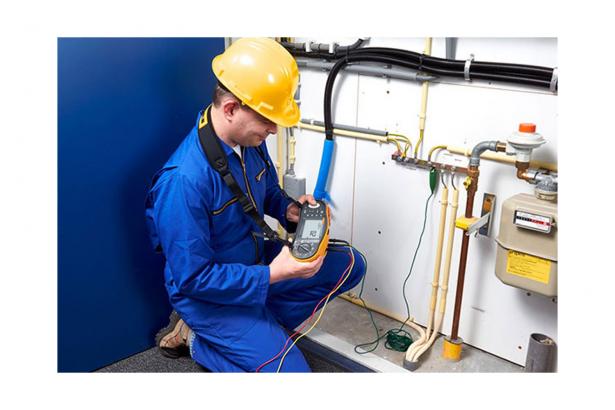

福禄克 Fluke 1663 多功能安装测试仪

品牌：福禄克FLUKE

型号/货号：Fluke 1663

售前咨询售后服务

主要特性

测试 L-N、N-PE 输入的通断性
测试平滑直流灵敏型 RCD（B 型）
测试接地电阻、电压和频率
提供多种测试电压：50 V、100 V、250 V、500 V、1000 V
用于电动汽车充电桩的 6 mA RDC-DD 测试

产品规格: Fluke 1663 多功能安装测试仪

规格：Fluke 1663 和 1664 FC 多功能安装测试仪

交流电压测量
量程	500 V
分辨率	0.1 V
准确度 (45 Hz – 66 Hz)	0.8% + 3
输入阻抗	360 kΩ
过载保护	660 V rms
通断测试 (RLO)
量程（自动）	20 Ω / 200 Ω / 2000 Ω
分辨率	0.01 Ω / 0.1 Ω / 1 Ω
开路电压	>4 V
绝缘电阻测量 (RISO)
测试电压	50-100-250-500-1000 V
测试电压准确度（额定测试电流下）	+10%/-0%
测试电压	50 V 100 V 250 V 500 V 1000 V
绝缘电阻量程	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
分辨率	0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ
测试电流	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
环路和线路阻抗 (ZI)
量程	10 Ω（Hi 电流 mΩ 模式）/20 Ω/200 Ω/2000 Ω
分辨率	0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω
预期接地故障电流，PSC 测试
量程	1000 A / 10 kA (50 kA)
分辨率	1 A / 0.1 kA
计算	预期接地故障电流 (PEFC) 或预期短路电流 (PSC) 分别通过将测得的电源电压除以测得的环路 (L-PE) 电阻或线路 (L-N) 电阻来确定。
RCD 测试，所测 RCD 类型
RCD 类型	AC¹ G²、S³
1663 型号	A4、AC¹、G²、S³
1664 FC 型号	A、AC、B5、S
注释	¹对应 AC ²通用型，无延迟 ³时间延迟 ⁴对应脉冲信号 ⁵对应平滑直流信号
跳闸速度测试 (ΔT)
电流设置¹	10-30-100-300-500-1000 mA – VAR 10-30-100 mA
倍数	x ½、x 1 x 5 VAR 模式 B 型 - 6、60、200 mA
测量范围	RCD G 型	310 ms 50 ms
	RCD S 型	510 ms 160 ms
	EV / RDC-DD	6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s
注释	¹仅限 1000 mA AC 型最大 700 mA，A 型，采用 VAR 模式 RCD B 型（平滑直流电流）的 VAR 模式依据 IEC 62955 标准，可生成用于 RCD A-EV 型或 RDC-DD 型的测试电流（6/60/200 mA和<2 至 6 mA 斜坡）。
RCD/FI 跳闸电流测量/斜坡测试 (IΔN)
电流量程	RCD 额定电流的 30% 至 110%¹ <2 mA 至 6 mA 平滑直流³
步长	IΔN 的 10%² 30 s 内线性上升
保持时间	RCD G 型	300 ms/步
	RCD S 型	500 ms/步
测量精度	±5%
指定的跳闸电流范围 (EN 61008-1)	AC 型为 50% 至 100% A 型 (>10 mA) 为 35% 至 140% A 型 (≤10 mA) 为 35% 至 200% B 型为 50% 至 200%
注释	¹A 型 (IΔN > 10 mA) 为 30% 至 150% A 型 (IΔN = 10 mA) 为 30% 至 210% B 型为 20% 至 210% ²B 型为 5% ³对于 RCD A-EV 型/RDC-DD 型，依据 IEC 62955
接地电阻测试 (RE)
量程	200 Ω / 2000 Ω
分辨率	0.1 Ω / 1Ω
频率	128 Hz
输出电压	25 V
相序指示
图标	相序指示器激活。
一般技术指标
尺寸（长 x 宽 x 高）	10 x 25 x 12.5 cm
重量（含电池）	1.3 Kg
电池类型和数量	AA 型，6 节
密封性	IP-40
安全性	符合 EN/IEC 61010-1 和 EN/IEC 61010-2-034 标准
过电压	CAT III / 500V；CAT IV 300V
性能	EN61557-1 至 EN61557-7 和 EN61557-10
