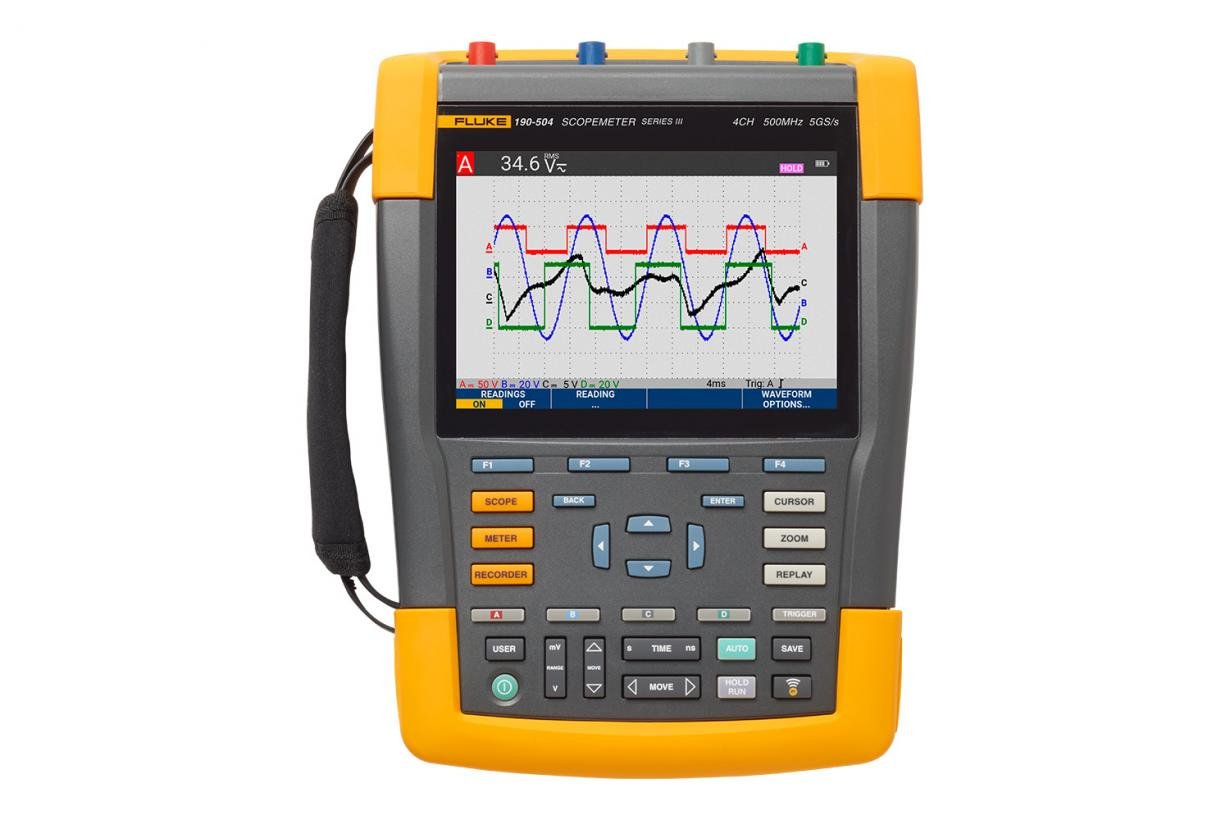

示波器模式 | |||||||
190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
垂直偏转 | |||||||
通道数量 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
带宽 | 60 MHz | 100 MHz | 200 MHz | 500 MHz | 100 MHz | 200 MHz | 500 MHz |
上升时间 | 5.8 ns | 3.5 ns | 1.7 ns | 0.7 ns | 3.5 ns | 1.7 ns | 0.7 ns |
示波器输入数量 | 2 个输入通道以及外部触发 | 4 个输入通道 | |||||
通道架构 | 所有输入彼此之间以及与地面之间完全绝缘。输入可以任意组合进行激活。 | ||||||
输入耦合 | 交流或直流,带接地电平指示 | ||||||
输入灵敏度 | 采用 10:1 探头时,20 mV - 1000 V/格 采用 100:1 探头时,200 mV - 10 kV/格 直流 (1:1) 2 mV - 100 V/格 | ||||||
带宽限制器 | 20 MHz 和 10 kHz | ||||||
极性 | 正常、反转、可变 | ||||||
输入电压 | CAT III 1000 V/CAT IV 600 V 安全等级,更多详细信息,请参见通用技术指标 | ||||||
垂直分辨率 | 8 位 | ||||||
精度(4 s - 10 μs/格) | 5 mV/格 - 100 V/格,±(1.5% + 6 个计数) 2 mV/格,±(1.5% + 10 个计数) | ||||||
输入阻抗 | 1 MΩ (± 1%) // 15 pF (± 2.25 pF) | ||||||
水平显示 | |||||||
最大实时采样率(同时采样) | 625 Ms/s (每个通道) | 1.25 GS/s(每个通道) | 2.5 GS/s(每个通道) | 5 GS/s(单通道)或 2.5 GS/s(双通道) | 1.25 GS/s(每个通道) | 2.5 GS/s (2ch) 1.25 GS/s (4ch) | 5 GS/s(单通道)或 2.5 GS/s(双通道)或 1.25 GS/s(四通道) |
记录长度 | 每个通道多达 10,000 个样本 | ||||||
时基范围 | 10 ns/div 至 4 s/div | 5 ns/div 至 4 s/div | 2 ns/div 至 4 s/div | 1 ns/div 至 4 s/div | 5 ns/div 至 4 s/div | 2 ns/div 至 4 s/div | 1 ns/div 至 4 s/div |
时基顺序为 1-2-4 使用 ScopeRecord™ 滚动模式(详见“记录器模式”)获得较慢的“时间/格”设置 | |||||||
最大记录长度 | 在示波器模式下,每个通道的采样数为 10,000 个; 在 ScopeRecord™ 滚动模式(详见“记录器模式”)下,每个通道可记录 30,000 个点 | ||||||
计时精度 | ±(0.01% 读数+ 1 个像素) | ||||||
短时脉冲波干扰捕获 | 8 ns(10 µs/格 至 2 min/格) | ||||||
显示和采集 | |||||||
显示屏 | 133 mm x 90 mm (5.3 in x 3.5 in) 全彩色高亮度 LCD | ||||||
显示模式 | 通道可以任意组合,平均值模式开启/关闭;重放模式。 | ||||||
可视屏幕宽度 | 示波器模式下具有 12 个水平格 | ||||||
持续数字模式 | 关闭、短时、中等、长时、无限和包络模式 | ||||||
波形数学应用 | 在 2 个输入通道(A 和 B、C 和 D)上执行一个 (190-xx2) 或两个 (190-x04) 数学运算:加、减、乘;X-Y 模式;FFT 分析频谱 | ||||||
采集模式 | 正常、平均、自动、单次采样、ScopeRecord™ 滚动、短时脉冲波干扰捕获、“通过/失败”自动测试波形比较;重放 | ||||||
触发和延时 | |||||||
信号源 | 输入 A、B 或外部输入(通过仪表输入) | 输入 A、B、C 或 D | |||||
模式 | 自动、边沿、脉冲宽度、N-Cycle、外部 (190-xx2) | ||||||
Connect-and-View™ | 先进的自动触发可识别信号模式,自动设置和连续调整触发、时基和幅值。自动显示复杂和动态信号(例如:电机驱动和控制信号)的稳定波形。也可根据个人喜好选择关闭。 | ||||||
脉冲宽度触发(通道 A 上) | 受时间限制的脉冲宽度 可以在 | ||||||
时间延迟 | 1 个触发前全屏视图,或多达 100 个触发后延时屏幕(=1,200 格) | ||||||
双斜率触发 | 上升沿和下降沿类似触发 | ||||||
N-cycle 触发 | 在触发事件第 N 次出现时触发;N 的设置范围为 2 - 99 | ||||||
自动捕获 100 个屏幕 | |||||||
处于示波器模式时,仪器始终可存储最后 100 个屏幕 — 无需特定的用户设置。当发现异常时,可按下“重放”按钮以反复查看屏幕事件的全部序列。仪器可设置为短时脉冲波干扰触发或间歇性异常触发,并且将在“照管”模式下运行,并捕获 100 个指定的事件。 | |||||||
重放 | 手动或连续重放。以“实时”动画形式或在手动控制下显示捕获的 100 个屏幕。每个屏幕都有日期和时间戳。 | ||||||
重放存储 | 可内部保存两组屏幕(每组 100 个),以供日后调用和分析。通过 USB 主机端口将额外的屏幕组直接存储在外部闪存驱动器上。 | ||||||
FFT — 频谱分析 | |||||||
使用快速傅里叶变换显示示波器波形的频率组成 | |||||||
窗函数 | 自动、海明、汉宁或无 | ||||||
自动窗函数 | 以数字方式对采集的波形重新取样,以在 FFT 合量中获取最佳的频率分辨率。 | ||||||
垂直标度 | 线性/对数(单位为伏特或安培) | ||||||
频率轴 | 频率范围自动设置为示波器时基范围的函数 | ||||||
波形比较和通过/失败测试 | |||||||
波形比较 | 提供参考波形的存储和显示,以与新采集的波形进行视觉比较。参考波形从采集的波形得出,且可在示波器进行修改。 | ||||||
通过/失败测试 | 在波形比较模式下,可将示波器设置为仅将匹配(“通过”)或不匹配(“失败”)的采集波形存储在重放内存条中,以供进一步分析。 | ||||||
示波器自动测量 | |||||||
V dc、V ac rms、V ac+dc、V(最大峰值)、V(最小峰值)、V(峰间值)、A ac、A dc、A ac+dc、频率(Hz)、上升时间(使用光标)、下降时间(使用光标)、功率因数 (PF)、瓦特数、VA、无功 VA、相位(2 路输入(A&B 或 C&D)之间)、脉冲宽度(正/负)、占空比(正/负)、温度 °C、温度 °F(不适用于日本)、dBV、dBm(对应 50 Ω 和 600 Ω)、VPWM ac 和 VPWM (ac+dc)(用于测量脉宽调制式电机驱动器和变频器)、V/Hz 比率; | |||||||
高级功率和电机驱动功能 | V/Hz 比率、功率因数 (PF)、瓦特数、VA、无功 VA、V-PWM (ac) 和 V-PWM (ac+dc)(用于测量脉宽调制式电机驱动器和变频器) | ||||||
光标测量 | |||||||
信号源 | 在任意输入波形上或数学合成波形上(不包括 X-Y 模式) | ||||||
双水平线 | 光标 1 和光标 2 处的电压、光标间的电压 | ||||||
双垂直线 | 光标间的时间、光标间的 1/T(单位为 Hz)、标记间的电压、带标记的上升时间、带标记的下降时间;光标间的 Vrms、光标间的瓦特数。 | ||||||
单垂直线 | 光标位置处的最小-最大电压和平均电压,FFT 合量中单个频率分量的频率和均方根值 | ||||||
高级功能 | mA*s(电流随时间的变化,光标之间);V*s(电压随时间的变化,光标之间);W*s(能耗,光标之间) | ||||||
缩放 | 缩放范围为从全记录概览放大至样本级别,适合任意记录长度。 |
仪表模式 | |||||||
190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
仪表输入 | 通过 4 mm 香蕉插头输入,与示波器输入和接地完全隔离 | 通过 BNC 示波器输入 | |||||
读数数量 | 通过 DMM 万用表输入每次读取一个 | 最多可同时进行 4 项示波器自动测量 | |||||
最高分辨率 | 5000 个计数 | ± 999 个计数 (频率:9999 个计数) | |||||
输入阻抗 | 1 MΩ (± 1%) // 14 pF (± 1.5 pF) | 1 MΩ (± 1%) // 15 pF (± 2.25 pF) | |||||
高级仪表功能 | 自动/手动量程,相对测量(零基准),TrendPlot™ 记录 | ||||||
当温度范围为 18 °C - 28 °C 时,指定精确度有效。温度低于 18 °C 或高于 28 °C 时,温度每变化 1 °C,精度变化指定精度的 10% | |||||||
电压 | |||||||
V dc 精度 | ±(0.5% + 6 个计数) | ±(1.5% + 6 个计数) | |||||
V ac 真有效值精度 | |||||||
15 Hz 至 60 Hz | ±(1% + 10 个计数) | ±(1.5% + 10 个计数) | |||||
60 Hz 至 1 kHz | ±(2.5% + 15 个计数) | — | |||||
60 Hz 至 20 kHz | — | ±(2.5% + 15 个计数) | |||||
V ac+dc 真有效值精度 | |||||||
15 Hz 至 60 Hz | ±(1% + 10 个计数) | ±(1.5% + 10 个计数) | |||||
60 Hz 至 1 kHz | ±(2.5% + 15 个计数) | — | |||||
60 Hz 至 20 kHz | — | ±(2.5% + 15 个计数) | |||||
电压表量程 | 500 mV、5 V、50 V、500 V、1,100 V | ||||||
电阻 | |||||||
量程 | 500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ | — | |||||
精度 | ±(0.6% + 6 个计数) | — | |||||
其他仪表功能 | |||||||
通断性 | < 50 Ω (± 30 Ω) 时,蜂鸣器开启 | — | |||||
二极管测试 | 最高 2.8 V | — | |||||
电流 (A) | A dc、A ac、A ac+dc,使用可选电流钳或分流器 比例因子:0.1 mV/A、1 mV/A - 100 V/A 和 400 mV/A | ||||||
温度 | 带可选附件。比例因子 1mV/°C 或 1mV/°F |
记录仪模式 | |||||||
190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
ScopeRecord™ 滚动模式 | |||||||
双输入或多输入波形存储模式,使用深度存储器 | |||||||
信号源和显示 | 输入 A,输入 B,双输入 所有通道同时采样 | 任意组合输入,
多达 4 个通道。 所有通道同时采样 | |||||
存储深度 | 每个通道 30,000 个数据点,分别可保存最小值/最大值信息对 | ||||||
最小值/最大值 | 为高采样率下测量的样本创建最小值/最大值,以确保捕获并显示短时脉冲波干扰。 | ||||||
记录模式 | 单扫描,连续滚动;触发时开启(通过外部输入);触发时停止(通过外部输入) | 单扫描,连续滚动;触发时开启(通过任意通道);触发时停止(通过任意通道) | |||||
触发时停止 | ScopeRecord 模式可通过任何输入通道(190-XX2 系列上是通过外部输入) 由单个触发事件或由重复触发信号的中断来停止 | ||||||
水平标度 | 开始时间、当日时间 | ||||||
缩放 | 缩放范围为从全记录概览放大至样本级别 | ||||||
内存 | 可内部保存两个多路输入 ScopeRecord 波形,以供日后调用和分析。 | ||||||
ScopeRecord™ 滚动模式采样率和记录时间范围 | |||||||
时基范围 | 4 ms/格 ~ 2 分钟/格 | ||||||
记录时间范围 | 4.8 秒 ~ 40 小时 | ||||||
“查看全部”模式下的时间/格 | 0.4 s/格 ~ 4 h/格 | ||||||
短时脉冲波干扰捕获 | 8 ns | ||||||
采样率 | 125 MS/s | ||||||
分辨率 | 160 微秒 ~ 4.8 秒 | ||||||
TrendPlot™ 记录 | |||||||
多通道无纸电子记录仪。以图形方式绘制、显示并存储多达四项自动示波器测量的结果或 DMM 随时间变化的读数。 | |||||||
信号源和显示 | 任意示波器测量组合(在任意输入通道上)或 DMM 读数(双通道仪器) | ||||||
存储深度 | 每次记录存储 19,200 个点(组)。记录的每个样本点包括最小值、最大值和平均值,以及日期和时间戳。 | ||||||
量程 | 正常视图:5 秒/格 - 30 分钟/格;在“查看全部”模式下:5 分钟/格 - 48 小时/格(全部记录概览) | ||||||
记录时间范围 | 长达 22 天,分辨率为 102 秒;4 个读数长达 5.5 天。 | ||||||
记录模式 | 连续记录,从 5 s/格开始,带自动时标压缩 | ||||||
测量速度 | 每秒 3 次或更多次自动测量 | ||||||
水平标度 | 开始时间、当日时间 | ||||||
缩放 | 最多缩小 64 倍(用于显示全部记录概览),最多放大 10 倍(用于最大限度显示细节) | ||||||
内存 | 可内部保存两个多路输入 TrendPlot 记录,以供日后调用和分析。 | ||||||
光标测量 — 所有记录仪模式 | |||||||
信号源 | 任意波形显示模式(示波器、ScopeRecord 或 TrendPlot)下任意波形迹线 | ||||||
双垂直线 | 光标可以与光标间隔时间、起始时间或绝对时间一起用于识别记录中任意数据点的最小值、最大值或平均值。 |
通用技术指标 | |||||||
190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
输入电压范围 | |||||||
额定最大浮动电压 | CAT III 1000 V/CAT IV 600 V(任意触点与接地电压电平之间的最大电压) | ||||||
VPS410-II 探头输入电压 | CAT III 1000 V/CAT IV 600 V(标准 10:1 探头尖端与参考引线之间的最大电压) | ||||||
VPS421 探头输入电压 | CAT III 1000V/CAT IV 600V(探头尖端或参考引线与接地之间的最大电压,探头尖端与参考引线之间最大为 2000V) | ||||||
最大 BNC 输入电压 | CAT IV 300 V(直接 BNC 输入的最大电压) | ||||||
仪表最大输入电压 | CAT III 1000 V/CAT IV 600 V (采用安全设计的香蕉式输入连接器) | — | |||||
内存存储和调用 | |||||||
内存位置(内置) | 30 个波形存储、10 个记录存储以及 9 个屏幕拷贝存储 | ||||||
30 个波形存储 | 每个存储位置最多可包含 2 个或 4 个波形以及相应的设置。 | ||||||
10 个记录存储 | 每个存储位置可包含:100 屏重放序列、ScopeRecord 滚动模式记录(2 条或 4 条迹线),或多达 4 项测量的 TrendPlot 记录 | ||||||
外部数据存储 | 在 PC 上使用 FlukeView™-2 软件存储,或通过 USB 主机端口直接存储在外部闪存驱动器(最大 32 GB)上 | ||||||
屏幕拷贝 | 在 PC 上使用 FlukeView™-2 软件存储,或内部存储(在仪器中),屏幕拷贝可通过 USB 主机端口作为 .BMP 文件复制到外部闪存驱动器上 | ||||||
易失性 | 在非易失性闪存 ROM 中进行保存,并且所有数据都是安全的,与电池或电源状态无关。 | ||||||
实时时钟 | 为 ScopeRecord、100 屏重放序列和 TrendPlot 记录提供日期和时间戳信息。 | ||||||
外壳 | |||||||
设计 | 坚固且防震,带有一体式防护皮套。标配手腕带和挂带。 支持防盗锁孔,以在无人看管时锁定仪器。 | ||||||
防水和防尘 | IP 51 防护等级,符合 IEC60529 标准 | ||||||
振动和冲击 | 抗冲击性达 30 g,抗振性(正弦)达 3 g/0.03 g2/Hz(随机),符合 MIL-PRF-28800F 2 类标准 | ||||||
显示屏尺寸 | 133 mm x 90 mm (5.3 in x 3.5 in) LCD | ||||||
分辨率 | 1120 像素 x 765 像素 | ||||||
亮度 | 用户可调节,高达 300 cd/m2 | ||||||
机械数据 | |||||||
尺寸 | 265 mm x 192 mm x 70 mm (10.5 in x 7.6 in x 2.8 in) | ||||||
重量(含电池) | 2.1 kg (4.6 lb) | 2.2 kg (4.8 lb) | |||||
电源 | |||||||
线路电源 | 随附 BC190/830 通用电源适配器/电池充电器,带可拆卸式 2 线电源线:100 Vac 至 240 Vac,±10%,50-60 Hz | ||||||
电池电源 | 充电锂离子电池(随附)。电池可通过仪器背面的易开启电池盖进行更换 | ||||||
随附电池类型和容量 [可选电池] | BP290:10.8V, 2500 mAh [BP291 (5000 mAh) 可选] | BP291:10.8V,5000 mAh | |||||
电池电量标识 | 电池配备内置状态标识,与外置充电器配合使用,位于仪器屏幕上的电池状态标识旁边。 | ||||||
电池续航时间(低背光情况下) | 使用 BP290(随附)时,长达 3.5 小时;使用 BP291(可选)时,长达 7 小时 | 使用 BP291(随附)时,长达 7 小时 | |||||
电池充电时间 | 使用 BP290 时为 2½ 小时;使用 BP291 时为 5 小时 | 使用 BP291 时为 5 小时 | |||||
电池省电功能 | 自动“断电”,可调节断电时间。自动“显示屏关闭”,可调节断电时间。 屏幕上的电池电源标识 | ||||||
安全性 | |||||||
合规性 | EN61010-1,污染等级 2; IEC 61010-2-030:CAT IV 600 V / CAT III 1000 V | ||||||
环境要求 | |||||||
工作温度 | 电池放电:0 °C 至 40 °C (32 °F 至 104 °F) 电池充电:0 °C 至 40 °C(32 °F 至 104 °F) | ||||||
存放温度 | -20 °C 至 60 °C (-4 °F 至 140 °F) | ||||||
湿度 | 0 °C 至 10 °C (32 °F 至 50 °F):无冷凝 10 °C 至 30 °C (50 °F 至 86 °F): 95 % (±5 %) 30 °C 至 40 °C (86 °F 至 104 °F): 75 % (±5 %) 40 °C 至 50 °C (104 °F 至 122 °F): 45% (±5%) | ||||||
最大工作海拔 | CAT IV 600 V、CAT III 1000 V:高达 2000 m (6600 英尺) CAT IV 300 V、CAT III 600 V、CAT II 1000 V:高达 4000 m (13000 英尺) | ||||||
最大存放海拔 | 12 km (40,000 ft) | ||||||
电磁兼容性 (EMC) | IEC 61326-1:工业; CISPR 11: 第 1 组,A 类; 韩国 (KCC):A 类设备(工业广播和通信设备); 美国 (FCC):47 CFR 第 15 部分 C 小节。 | ||||||
接口 | 带有两个 USB 端口。端口与仪器的浮动测量电路完全绝缘。 USB 主机端口直接连接到外部闪存(高达 32 GB),用于存储波形数据、测量结果、仪表设置及屏幕拷贝。或者,此 USB-A 端口可用于连接 WiFi 适配器以实现无线 PC 连接。提供 Mini-USB-B 端口,允许与 PC 互连,以便使用 FlukeView-2 软件在 PC 控制下进行远程控制和数据传输。 | ||||||
探头校准输出 | 带参考触点的专用探头校准输出,与任意测量输入通道完全绝缘。 发生器输出:1.225 Vpp/500 Hz 方波 | ||||||
保修期 | 主仪器 3 年,电池和附件 1 年 | ||||||
配套附件 | |||||||
电池充电器/电源适配器 | BC190/830 | ||||||
锂离子电池组 | BP290(10.8V,2500 mAh) | BP291(10.8V,5000 mAh) | |||||
电压探头组。每套包括接地引线、挂钩夹;VPS410-II-x 还带有接地弹簧和探头尖端绝缘套。 | 2 个 VPS421-x 加固型工业级探头,100:1,150MHz,具有带护套的 4mm 香蕉尖端和大钳口鳄鱼夹(一个红色、一个蓝色) | 2 个 VPS410-II-x 10:1 电压探头,500 MHz(一个红色、一个蓝色) | 4 个 VPS421-x 加固型探头,100:1,150 MHz,(红色、蓝色、灰色、绿色) | 4 个 VPS410-II-x 10:1 电压探头,500 MHz(一个红色、一个灰色、一个蓝色、一个绿色) | |||
测试引线 | TL175(一根红色、一根黑色),带测试针脚 | — | |||||
其他 | 锂离子电池(BP290 或 BP291,参见上文);电池充电器 (BC190),带通用电源线套件;挂带;手腕带(用户可选择左手或右手使用);关于用户手册和 FlukeView®-2 演示版软件包(有限功能)的下载信息;以及用于 PC 连接的 USB 接口电缆。馈通式电缆端接器,50 Ω(每个通道一个,仅限 190-50x)。 | ||||||
可选配置 | 每种型号均可“盒装”提供(如上所述),或选装 SCC293 套件。SCC293 包括:CXT293 加固型防护便携包、完整版 FlukeView PC 软件(含激活码),以及 WiFi 适配器(用于使用 FlukeView-2 软件实现无线 PC 连接)。 | ||||||
可选配件 | SCC293、VPS101 - 1:1 电压探头;VPS510-x - 宽带紧凑型探头;i400s 电流钳;HH290 挂钩;CXT293 防护便携包;TRM50-BNC 馈通式电缆端接器,50 Ω,安全设计;EBC290 电池充电座 |
