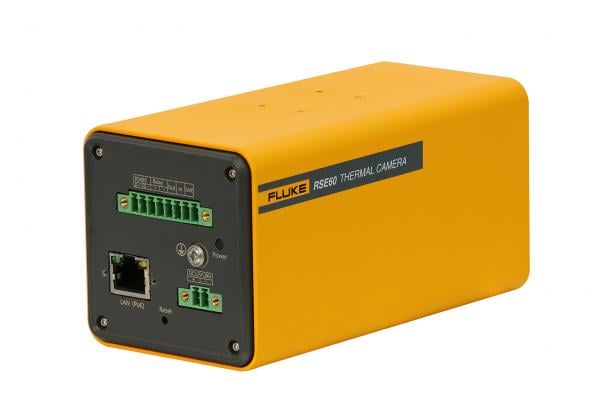

福禄克 Fluke RSE30/60 在线红外热像仪

主要特性

  • 分辨率640×480(RSE60)/ 384×288(RSE30),摆脱朦胧,看清轮廓
  • 自动对焦系统,锁定测试目标,调试省时省力
  • 30Hz帧频,1.8Mb带宽视频输出,流畅观测体验,紧握细节变化
  • 最大-20℃~2000℃测温量程(RSE30H/60H),覆盖不同应用领域
  • 通过RS-485串口实现控制信号输出,以及系统接入,完成组网,应对更多管制管理需求
  • 铁红、黑白、彩虹等10种调色板,对比更多测试效果
  • 标准、广角、长焦三种镜头支持额外选择,满足研发、质检、监测需求
  • SmartView IR电脑软件,搭配SDK实现更多工业视觉测试功能
  • 更多选配拓展功能/硬件,可询问福禄克当地服务人员

产品规格: Fluke RSE30/60 在线红外热像仪


RSE30RSE60RSE30HRSE60H
红外分辨率384*288640*480384*288640*480
探测器类型焦平面阵列FPA,非制冷微热量
热灵敏度(NETD)<50mk< 30mk<50mk<30mk
像元间距17μm
响应波段7.5μm-14μm
视场角(FOV)25°x18.7°25°x18.7°25°x18.7°25°x18.7°
空间分辨率(IFOV)1.13mrad0.68mrad1.13mrad0.67mrad
最小成像距离0.3m0.3m0.5m0.5m
镜头焦距15mm25mm15mm25.3mm
对焦方式自动自动自动自动
测温范围-20℃-650℃-20℃-650℃-20℃-2000℃-20℃-2000℃
测温量程-20℃-150℃
0℃-650℃
-20℃-150℃
0℃-650℃
-20℃-150℃
0℃-650℃
300℃-2000℃
-20℃-150℃
0℃-650℃
300℃-2000℃
测温精度15℃~35℃下,±2℃或读数的±2%,取大值
全局测温修正发射率(0.01-1.00)、反射温度(背景温度)、透射率、大气温度、相对湿度、目标距离
区域测温修正区域发射率(0.01-1.00)
分析软件SmartView IR
调色板铁红、黑白、彩虹等10种调色板,可反转调色板
图像处理非均匀性校正,智能增益控制
图像镜像左右,上下,中心
视频流压缩标准H.264
视频流主码流
像素:384*288
频率:30Hz
带宽:1.8Mb
子码流
像素:384*288
频率:30Hz
带宽:100Kb
主码流
像素:640*480
频率:30Hz
带宽:2.5Mb
子码流
像素:320*240
频率:30Hz
带宽:100Kb
主码流
像素:384*288
频率:30Hz
带宽:1.8Mb
子码流
像素:384*288
频率:30Hz
带宽:100Kb
主码流
像素:640*480
频率:30Hz
带宽:2.5Mb
子码流
像素:320*240
频率:30Hz
带宽:100Kb
全辐射流支持30Hz的全辐射流支持25Hz的全辐射流支持30Hz的全辐射流支持25Hz的全辐射流
云台控制支持Pelco-D协议
测温区域支持5个测温点,10个测温线,10个测温区域,支持Modbus输出(该Modbus输出功能与云台控制功能互斥)
以太网类型10M/100M/1000M自适应
网络协议IPv4,UDP,TCP,RTSP,RTCP,RTP
并发访问主码流、子码流10路,全辐射1路
接入标准ONVIF
电源接口接线端子,带固定螺丝孔
网络接口RJ45,带固定螺丝孔,带状态指示灯
报警输入/输出1路继电器输出:负载能力:24V,1.5A
1路光耦输出:输出能力:3.3-24V,最大输出电流35mA
1路光耦输入:输入能力:3.3-24V,输入电流5mA-15mA
串口1路RS-485
供电方式12V~24V DC,PoE
典型功耗3W4W3W4W
安全标准IEC 61010-1: Pollution Degree 2
电磁兼容性IEC 61326-1: Industrial Electromagnetic Environment;
CISPR 11: Group 1, Class A
防护等级IEC 60529: IP40
抗冲击IEC 60068-2-27: 25g, 11ms
抗振动IEC 60068-2-6: 2g
符合CE指令Directive 2011/65/EU and amendment (EU) 2015/863
Directive 2014/30/EU EMC
工作温度-10℃-50℃
存储温度-40℃-70℃
相对湿度<90%
尺寸142.25mm*71mm*70mm
(标准镜头,不含底座)
157.25mm*80mm*79mm
(标准镜头,不含底座)
164.6mm*80mm*79mm
(标准镜头,不含底座)
重量706g(标准镜头)718g(标准镜头)713g(标准镜头)993g(标准镜头)
外壳材质外壳材料:铝合金
安装方式三脚架安装:2个 1/4-UNC-20标准三脚架安装孔
支持底部和顶部安装
型号可选镜头

镜头名称
镜头参数
标准镜头广角镜头长焦镜头
RSE30视场角(FOV)25°x18.7°50°x37.5°12°x8.9°
空间分辨率(IFOV)1.13mrad2.07mrad0.57mrad
最小成像距离0.3m0.3m1m
镜头焦距15mm8.2mm30mm
RSE60视场角(FOV)25°x18.7°50°x37.5°12°x8.9°
空间分辨率(IFOV)0.68mrad1.31mrad0.34mrad
最小成像距离0.3m0.3m1m
镜头焦距25mm13mm50mm
RSE30H视场角(FOV)25°x18.7°50°x37.5°12°x8.9°
空间分辨率(IFOV)1.13mrad2.32mrad0.53mrad
最小成像距离0.5m0.5m1.5m
镜头焦距15mm7.34mm32.2mm
RSE60H视场角(FOV)25°x18.7°50°x37.5°12°x8.9°
空间分辨率(IFOV)0.67mrad1.39mrad0.32mrad
最小成像距离0.5m0.7m5m
镜头焦距25.3mm12.2mm53.9mm
