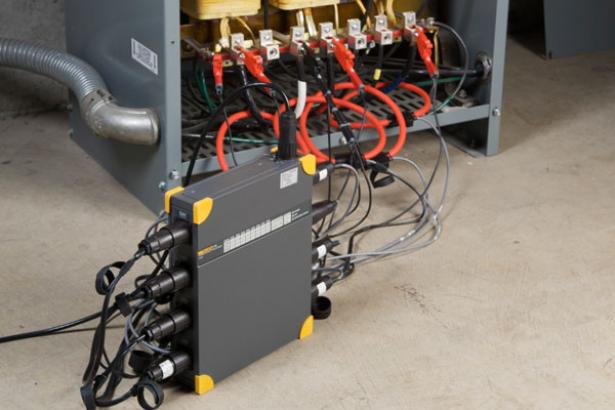

福禄克 Fluke 1760TR 基本型三相电能质量记录仪

主要特性

  • 完全符合 A 级要求: 根据严格的 IEC 61000-4-30 A 级国际标准执行测试
  • GPS 时间同步: 精确地将数据与其它工具生成的事件或数据集关联在一起
  • 灵活且允许全面配置的阈值和刻度系数: 用户可以定义详细的干扰检测和记录标准来找出特定问题。
  • 不间断电源(保持 40 分钟): 不会错过任何重要的事件 - 甚至会记录中断和停止运行事件的发生及结束,从而有助于确定问题根源
  • 10 MHz,6000 Vpk 波形捕获: 甚至可以捕获最短事件的详图
  • 2 GB 数据存储器: 可对众多的电能参数进行长期、详细的同步记录
  • 随附全套的软件: 在联机模式下提供趋势图,用于故障根源分析、统计汇总、书面报告和实时数据监测。
  • 即插即用: 允许使用自动传感器检测功能进行快速设置;传感器由记录仪供电,无需电池
  • 结实耐用的现场设计: 无旋转组件的绝缘壳体及坚固设计几乎可在任何条件下进行可靠的现场测试。

产品规格: Fluke 1760TR 基本型三相电能质量记录仪

测量功能概览
统计评估电能质量统计符合 EN50160 标准和 DISDIP 表,如 ITIC、CEBEMA 和 ANSI
事件列表检测电压骤降、骤升和中断,并存储在事件列表中。同时,任何启动的触发器会生成一个事件,并添加到此列表。
事件列表显示事件发生的准确时间,以及持续时间和幅度。可依据这些事件的数种属性进行分类,并选择其中一个做进一步的故障根源分析。
如果触发器启动,则可以存储真有效 (RMS) 值、瞬态和快速瞬态。
不间断记录Fluke 1760 记录以下参数的 RMS 值及相应的最小值和最大值:
• 电压
• 电流
• 电能 P、Q、S
• 功率因数
• kWh
• 闪变
• 不平衡
• 频率
• 谐波与谐间波
连续采用以下时间累积:

10 分钟
自由间隔,例如:15 分钟、2 小时

触发记录有效值可在 10 ms(1/2 周期)、20 ms(1 个周期)、200 ms(10/12 个周期)或 3 sec(150/180 个周期)之间调整累积时间。
RMS 值、谐波和间谐波的计算与电源频率同步。
谐波和间谐波的基本累积时间为 200ms
示波器所有 8 个通道的采样率均为 10.24 kHz
电源信号相位和 N 导线,电压和电流
联机模式可变刷新率。此功能允许用户验证仪表设置,并快速浏览示波器、瞬态和事件。
一般数据
固有不确定度请参阅参考条件,提供两年保证
质量体系根据 ISO 9001: 2000 开发、制造
环境条件操作温度量程0 °C 至 +50 °C;32 °F 至 +122 °F
工作温度范围-20 °C 至 +50 °C;-4 °F 至 +122 °F
存储温度范围20 °C 至 +60 °C;-4 °F 至 140 °F
参考温度23 °C ± 2 K;74 °F ± 2 K
气候等级B2 (IEC 654-1),-20°C 至 +50°C;-4°F 至 +122°F
最大工作海拔2000 m:最大600 V CAT IV¹,电源:300 V CAT III 5000 m:最大 600 V CAT III¹,电源:300 V CAT II
1. 视传感器而定
参考条件环境温度23 °C ± 2 K;74 °F ± 2 K
电源230 V ± 10%
电源频率50 Hz / 60 Hz
信号标明的标称输入电压 Udin
平均10 分钟间隔
外壳绝缘、坚固塑料外壳
电磁兼容性 (EMC)辐射标准A 类,符合 IEC/EN 61326-1 标准
抗扰性IEC/EN 61326-1
电源量程交流:83 V 至 264 V,45 至 65 Hz
直流:100 V 至 375 V
安全等级IEC/EN 61010-1 第 2 版
300 V CAT III
功耗镍氢,7.2 V,2.7 小时
电池组如果电源出现故障,内置电池可继续供电多达 40 分钟。之后,或在电池耗尽的情况下,Fluke 1760 关闭;电源电压恢复后,可以使用先前最新的设置继续进行测量。用户可以自行更换电池。
显示屏Fluke 1760 配有指示以下各项状态的 LED 指示灯:8 个通道、相序、电源(电源或蓄电池)、内存使用、时间同步和数据传输。
电源指示灯长亮:电源正常供电。
熄灭:在电源出现故障时通过内部蓄电池供电。

通道指示灯每个通道的三色指示灯用于表示
过载状态
欠载状态

数据存储器2 GB 闪存取决于型号
内存模式线性
接口以太网 (100MB/s),兼容 Windows® 98/ME/NT/2000/XP RS 232,外部调制解调器(通过 RS 232)
RS 232 的波特率9600 波特至 115K 波特
尺寸(高x宽x深)325 x 300 x 65 mm (2.8 x 11.8 x 2.6 in)
重量约约 4.9 千克;10.8 磅(不含配件)
保修期2 年
校准时间间隔对于 A 类建议 1 年,其他 2 年
信号调节
50 Hz 系统范围50 Hz ±15%(42.5 Hz 到 57.5 Hz)
60 Hz 系统范围60 Hz ±15%(51 Hz 到 69 Hz)
分辨率16ppm
50 Hz 电源频率的采样频率10.24 kHz,采样率与电源频率同步。
频率测量的不确定度< 20 ppm
内部时钟的不确定度< 1s/天
测量时间间隔根据 IEC 61000-4-30 Class-A 进行间隔值合计
最小、最大值1/2 周期,例如:10 ms RMS 值 (50 Hz)
瞬变每个通道的采样率范围为 100 kHz 至 10 MHz
谐波符合 IEC 61000-4-7:2002 标准:200 ms
闪变符合 EN 61000-4-15:2003 标准:10 分钟 (Pst),2 小时 (Plt)
测量输入
输入数量用于电压和电流测量的 8 个电流隔离输入。
传感器安全性最大 600 V CAT IV(取决于传感器)
基本安全等级300 V CAT III
额定电压 (rms)100 mV
范围(峰值)280 mV
过载容量 (rms)1000 V(连续)
电压上升率最大15 kV/µs
输入电阻1 MΩ
输入电容5 pF
输入滤波器每个通道都配有一个无源低通滤波器、抗混滤波器和一个 16 位 A/D 转换器。与通用石英控制时钟脉冲同步对所有通道进行采样。
滤波器可防止电压瞬变,并限制信号的上升率,降低高频分量,特别是噪声电压超过 A/D 转换器采样率的一半 80 分贝的情况,从而在极大振幅范围内实现非常小的测量误差。这在极端操作条件下(如转换器输出端的瞬态电压)也是有效的。

不确定度
参考条件下的不确定度包含电压传感器的不确定度符合 IEC 61000-4-30 Class-A。所有电压传感器都适用于高达 5 kHz 的直流
传感器 1000 V0.1% Udin = 480 V 和 600 V P-N
传感器 600 V0.1% Udin = 230 V P-N
谐波的固有不确定度I 类,符合 EN 61000-4-7:2002 标准
参考条件23°C ± 2 K < 60 % rH;74°F ± 2 K < 60 % rH
仪器预热 > 3 小时
电源:100 V 至 250 V AC
温度漂移100 ppm / K
老化< 0.05%/年
共模抑制比> 100 dB(50 Hz 时)
温度漂移由于温度造成的增幅变化:< 0.005 %/K
老化由于老化造成的增幅变化:< 0.04 %/年
噪声噪声电压,短路输入:< 40 µV
直流±(0.2% rdg + 0.1% 传感器)
