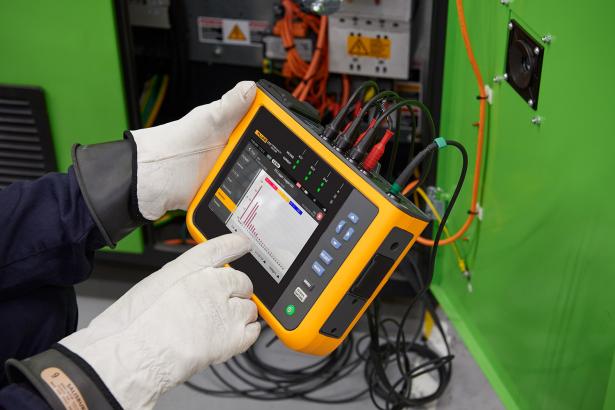

| 电压输入 | |
|---|---|
| 输入数量 | 4 路输入，相对于 PE 的三相和零线（5 个连接器） |
| 测量类别 | 1000 V CAT III/600 V CAT IV |
| 最大输入电压 | 1000 V rms/1000 V dc (1700 Vpk) |
| 额定电压范围 | 星形和单相：可变 (50 V – 1000 V) 三角形：可变 (100 V – 1000 V) 标称电压符合 IEC 61000-4-30 A 类标准 (Vdin) 100 V – 690 V |
| 输入阻抗 | 10 MΩ（P-P 和 P-N 之间）、5 MΩ（P-PE 和 N-PE 之间） |
| 带宽 | 直流，高达 30 kHz，用于电能质量测量，不包括瞬变 |
| 分辨率 | 24 位同步采样 |
| 采样频率 | 50/60 Hz 时为 80 kS/s |
| 缩放 | 1:1，可变，用于电压互感器 |
| 电压瞬变 | |
|---|---|
| 测量范围 | ±8 kV |
| 采样速率 | 1775：1 MS/s 1777：1 MS/s、20 MS/s |
| 带宽 | DC 至 1 MHz |
| 触发器 | 可调触发电平。高频分量上的触发器 > 1.5 kHz |
| 分辨率 | 14 位同步采样 |
| 电流输入 | ||
|---|---|---|
| 输入数量 | 4 路输入（三相和零线），为相连传感器自动选择量程 | |
| 量程 | 交流 | 1 A 至 1500 A，使用 i17XX-FLEX1500 12 1 A 至 1500 A，使用 i17XX-FLEX1500 24 3 A 至 3000 A，使用 i17XX-FLEX3000 24 6 A 至 6000 A，使用 i17XX-FLEX6000 36 40 mA 至 40 A，使用夹钳 i40s-EL 4 A 至 400 A，使用夹钳 i400s-EL |
| 直流 | 20 A 至 2000 A，使用夹钳 80i-2010-EL | |
| 带宽 | DC 至 30 kHz | |
| 分辨率 | 24 位同步采样 | |
| 采样频率 | 50/60 Hz 时为 80 kS/s | |
| 缩放 | 1:1，可变 | |
| 输入电压 | 夹钳：50 mV / 500 mV rms；CF 2.8 罗哥夫斯基线圈：15 mV/150 mV rms @ 50 Hz，18 mV/180 mV rms @ 60 Hz；CF 4 全部为标称探头量程 | |
| 输入阻抗 | 11 kΩ | |
| Aux 输入 | |
|---|---|
| 有线连接，使用 17XX-AUX 适配器 | |
| 输入数量 | 2 |
| 输入范围 | 直流：0 V dc 至 ± 10 V dc 0 V 至 1000 V dc |
| 输入阻抗 | 直流：2.92 MΩ |
| 比例因数 | 格式：mx + b（增益和偏移）用户可配置 |
| 显示的单位 | 用户可进行配置（最长 8 个字符，例如 °C、psi 或 m/s） |
| 电压和电流数据采集 | |
|---|---|
| 输入电源频率 | 直流，50/60 Hz 15 %（42.5 Hz … 57.5 Hz、51 Hz … 69 Hz） |
| 拓扑 | 1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel（二元三角形）、3-φ 三角形开放式分支、3-φ 高分支三角形 |
| 数据存储 | Fluke 1773/1775：8 GB 内存（可使用 microSD 卡扩大内存） Fluke 1777：32 GB microSD 卡（已安装） |
| 内存容量 | 典型值：10 个为期 8 周、间隔为 1 分钟和 100 个事件的记录会话。 可用的记录会话数和记录周期取决于用户的需求 |
| 实时精度 | 内部：3 ppm（每天 0.26 s，每月 8 s） NTP（互联网时间）：根据互联网延迟，通常 < 0.1 s，相对于协调世界时 (UTC) GPS：< 1 ms，相对于协调世界时 (UTC) |
| 趋势间隔 | |
|---|---|
| 测量的参数 | 请参阅操作手册 |
| 趋势间隔 | 用户可选：1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min |
| 平均间隔，最小值/最大值 | 电压、电流：½ 周期 RMS（20 ms @ 50 Hz，16.7 ms @ 60 Hz） Aux、功率：200 ms |
| 总谐波失真 | 基于 50 谐波计算电压和电流的总谐波失真 (THD) |
| 电能质量测量值 | ||
|---|---|---|
| 测量的参数 | 请参阅操作手册 | |
| 谐波 | h0 … h50 电压、电流和功率的 % 基波和 RMS 电压和电流的相位角，高达 h11 | |
| 间谐波 | ih0… ih50 电压和电流的 % 基波和 RMS | |
| 超谐波 | 2–9 kHz，200 Hz 频率点 9–30 khz，2 kHz 频率点 电压和电流的 RMS | |
| 谐波测量方法 | 根据 IEC 61000-4-7，分组谐波、子组谐波和单次谐波 bin。 根据配置的电能质量标准自动选择的方法或用户可配置。 | |
| 总谐波失真 | 根据多达 50 次谐波进行计算（取决于选定的电能质量标准） | |
| 电源信号 | 2 个频率，范围从 110 Hz 到 3000 Hz | |
| 事件 | 电压 | 骤降、骤升、瞬断、快速电压变化、电源信号、波形偏差、瞬变 |
| 电流 | 浪涌电流 | |
| 触发记录 | 电压和电流的半周期 RMS 持续 10 s 10/12 周期的电压和电流波形 电源信号：电源信号电压的 200 ms RMS，最长 120 s 瞬变：电压波形 （Fluke 1777：1 MS/s 或 20 MS/s，500000 pts；Fluke 1775：1 Ms/s，25000 pts） | |
| 符合标准 | |
|---|---|
| 电源 | IEEE 1459 |
| 谐波 | IEC 61000-4-7: Class 1 IEEE 519（短时和超短时谐波） |
| 闪变 | IEC 61000-4-15 F1 类 |
| 电能质量 | IEC 61000-4-30 A 类，IEC 62586 PQI-A-PI |
| 电能质量合规性 | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| 接口 | |
|---|---|
| 以太网 | 1 Gbit/s 1000BASE-T |
| USB A 型 | USB 2.0 高速 U 盘，用于传输测量数据、固件更新和许可证安装。最大供电电流：500 mA |
| USB-C | USB 2.0 高速，用于将数据下载至 PC 和校准（需要 USB A 型转 USB-C 或 USB-C 转 USB-C 线缆） 分析仪辅助电源（需要 USB C 电源适配器，支持 PD 2.0 或更高版本协议，支持 9 V 1.8 A） USB 3.0 超高速，用于 USB-C 闪存盘，用于传输测量数据、固件更新和许可证安装。最大供电电流：900 mA |
| WiFi/BLE 模块1 | 802.11 ac 2.4 GHz/5 GHz，支持并发接入点和客户端模式 蓝牙 5.0/BLE 天线：内置和外置2 |
| LTE/4G 模块3 | LTE-A Cat 12 全球 LTE-A 和 UMTS/HSPA+ 覆盖范围 天线：外置2 |
| GPS | MCX 连接器，用于连接 GPS/GLONASS2 的 GNSS 天线 |
| 1 177X/BASIC 机型不提供 2 需要 5m 延长线，Fluke 零件号：5263915 3 可用性和支持的提供商因国家/地区而异。请咨询您当地的福禄克代表。 | |
| 参数 | 量程 | 分辨率 | 参考条件下的固有精度 读数的 % + 满量程的 % | |
|---|---|---|---|---|
| 电压 | 1000 V | 0.1 V | 标称电压的 0.1 % 符合 IEC 61000-4-30 A 类标准1,2 ±(0.04 % + 0.004 %)3 | |
| 电压骤降和骤升 | - | 0.1 V | 标称电压的 0.2 %1,2 | |
| 电压瞬变 | ±8 kVpk | - | ±5 % +0.25 %) | |
| 电压谐波/间谐波 | 100 % | 0.1 %/0.1 mV | ≥1 % 标称电压1： 读数的 ±2.5 % <1 % 标称电压 1： ±0.025 标称电压 | |
| 电压的总谐波失真 | 100 % | 0.1 %/0.1 V | ±(2.5 % + 0.5 %) | |
| 电压失真 2-9 kHz | 最大 100 V | 0.1 mV | ±(2.5 % + 0.1 V) | |
| 电压失真 9-30 kHz | 最大 100 V | 0.1 mV | ±(2.5 % + 0.1 V) | |
| 电流 （罗哥夫斯基夹钳模式） | 使用 iFlex 1500 A， i17XX-FLEX1500 24 | 150 A 1500 A | 0.01 % 0.1 A | ±(1 % + 0.02 %) |
| 使用 iFlex 3000 A， i17XX-FLEX3000 24 | 300 A 3000 A | 0.01 A 0.1 A | ±(1 % + 0.03 %) | |
| 使用 iFlex 6000 A， i17XX-FLEX6000 36 | 600 A 6000 A | 0.1 A 1 A | ±(1.5 % + 0.03 %) | |
| 使用交流夹钳 40 A， i40s-EL | 4 A 40 A | 0.001 A 0.01 A | ±(0.7 % + 0.02 %) | |
| 使用交流夹钳 400 A， i400s-EL | 40 A 400 A | 0.01 A 0.1 A | ±(2 % + 0.2 %) ±(0.7 % + 0.1 %) | |
| 使用交流/直流夹钳 2000 A、80i-2010s-EL | 200 A 2000 A | 0.01 A 0.1 A | ±(0.8 % + 0.2 %) | |
| 电流最小值/最大值 | 100 % | 由附件定义 | 固有精度 x2 | |
| 电流谐波/间谐波 | 100 % | 0.1 %/0.01 A | ≥3 % 标称电流： 读数的 ±2.5 % 4 <3 % 标称电流： 标称电流 ±0.15 % | |
| 电流的总谐波失真 | 100 % | 0.1 % | ±(2.5 % + 0.5 %) | |
| 频率 | 42.5 Hz … 69 Hz | 0.001 Hz | ±0.01 Hz | |
| 电压失衡 | 100 % | 0.1 % | ±0.15 % | |
| 电流失衡 | 100 % | 0.1 % | ±0.15 % | |
| 闪变 Pinst、Pst、Plt | 0 至 20 | 0.01 | 5 % | |
| 电源信号电压 | 高达 3 kHz 标称电压的 0-15 % | 0.1 V/0.1 % | 1-3 % 标称电压：标称电压的 ±0.15 % 3-15 % 标称电压：读数的 ±5 % | |
| AUX 输入 | ±10 V | 0.1 mV | ±(0.2 % + 0.05 %) | |
| 1 标称电压在 100 V 至 690 V 范围内；也称为 Udin。 2 0 °C 至 45 °C：固有精度 x2。0 °C 至 45 °C 以外：固有精度 x3 3 只适用于校准实验室 4 使用 iFlex 1500A、I17XX-FLEX1500 24 | ||||
| 参数 | 直流输入1 | 夹钳 i40S-EL |
|---|---|---|
| 功率范围 W、VA、var | 夹钳：50 mV/500 mV 罗哥夫斯基：15 mV/150 mV | 4 A/40 A |
| 夹钳：50 W/500 W 罗哥夫斯基：15 W/150 W | 4k W/40 kW | |
| 最大分辨率 W、VA、var | 0.1 W | 1 W/10 W |
| 相位（电压到电流）1 | ±0.2° | ±1° |
| 参数 | iFlex 1500A，I17XX-FLEX1500 24 | iFlex 3000A，I17XX-FLEX3000 | iFlex 6000A，I17XX-FLEX6000 |
|---|---|---|---|
| 功率范围 W、VA、var | 150 A/1500 A | 300 A/3000 A | 600 A/6000 A |
| 150 kW/1.5 MW | 300 kW/3 MW | 600 kW/6 MW | |
| 最大分辨率 W、VA、var | 0.1 kW/1kW | 1 kW/10 kW | 1 kW/10k W |
| 参数 | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
|---|---|---|---|---|
| 有功功率 P | PF ≥ 0.99 | 150 A/1500 A | 300 A/3000 A | 600/6000A |
| 1.2 % + 0.005 % | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % | ||
| 有功电能 Ea | 0.1 ≤ PF < 0.99 | (1.2+√(1-PF2)/(2 PF)) % + 0.005 % | (1.2+√(1-PF2)/(2 PF)) % + 0.0075 % | (1.7+√(1-PF2)/(2 PF)) % + 0.0075 % |
| 视在功率 S 视在能量 Eap | 0 ≤ PF ≤ 1 | 1.2 % + 0.005 % | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % |
| 无功功率 Q 无功电能 Er | 0 ≤ PF ≤ 1 | 测得的视在功率/电能的 2.5% | ||
| 附加不确定性 （功率高量程的 %） | VP-N > 250 V | 0.02 % | 0.02 % | 0.02 % |
| 相位（电压到电流） | - | 0.28° | 0.28° | 0.28° |
1 标称电压在 100 V 至 690 V 范围内；也称为 Udin。 参比条件环境：23 °C ±5 °C，仪表至少工作 30 分钟，无外部电/磁场，相对湿度小于 65 % 输入条件：Cos Φ/PF=1，正弦信号 f=50/60 Hz，电源 120 V/230 V ±10 %。 电流和功率技术指标：输入电压 >100V 输入电流 > 电流范围的 10 % 一次侧导体位于电流钳或罗哥夫斯基线圈的中心位置 温度系数：高于 28 °C 或低于 18 °C 时，每摄氏度增加 0.1 x 规定精度 | ||||
| 主要特点 | |
|---|---|
| 保修期 | 分析仪：2 年（不含电池） 附件：1 年（含电池） |
| 校准周期 | 2 年 |
| 尺寸（长 x 宽 x 高） | 28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in) |
| 重量 | 2.1 kg (4.6 lb) |
| 防盗保护 | Kensington 防盗锁适用的槽 |
| 环境参数 | |
|---|---|
| 工作温度范围 | -10 °C 至 50 °C |
| 存放温度范围 | -20 °C 至 60 °C |
| 工作湿度 | IEC 60721-3-3: 3K5（修订版）： -10 °C 至 30 °C：≤95 %，无冷凝或冰 35 °C：70 % 40 °C：55 % 50 °C：35 % |
| IP 等级 | IEC 60529：IP50 |
| 振动 | IEC 60721-3-3 / 3M2 |
| 电源 | |
|---|---|
| 电压范围 | 100 V – 600 V -15 %/+10 % (85 V … 660 V) |
| 功耗 | 最大 40 VA |
| 电源频率 | 50/60 Hz (42.5 Hz … 69 Hz) |
| 不间断电源 | 锂离子电池 BP1770，具有更大的温度范围，客户可更换 电池供电的运行时间：1.5 小时 |
| 安全性 | |
|---|---|
| 一般信息 | IEC 61010-1：污染等级 2 |
| 电源 | 过电压 CAT IV 600 V 配有电源适配器 MA-C8：过电压 CAT II 300 V |
| 测量 | IEC 61010-2-030：CAT IV 600 V、CAT III 1000 V |
| 海拔 2000 m 至 4000 m | 降额至： 电源：CAT IV 300 V 配有 MA-C8 适配器：CAT II 150 V 测量：CAT IV 300 V、CAT III 600 V、CAT II 1000 V |
