  • 福禄克 Fluke 810 测振仪

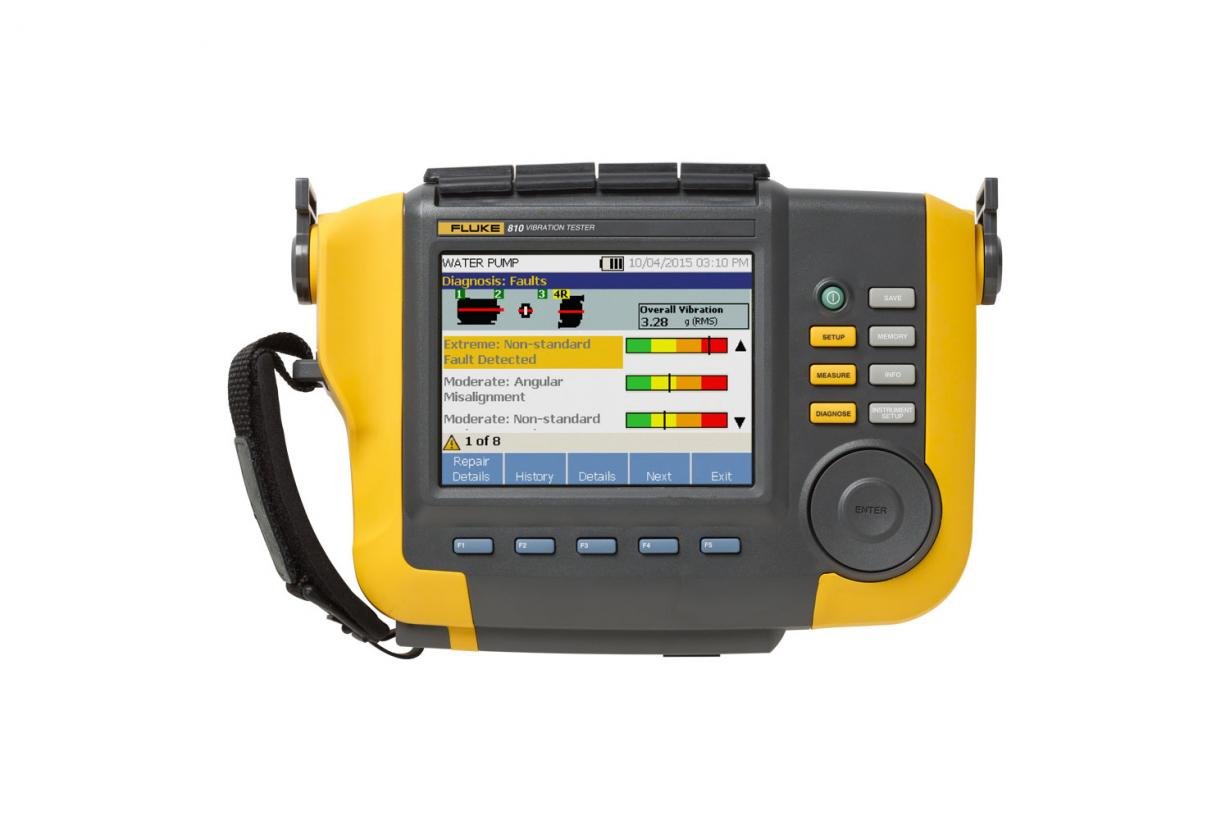

福禄克 Fluke 810 测振仪

福禄克 Fluke 810 测振仪

主要特性

  • 对常见机械故障(轴承、失中、不平衡、松动)实现板载识别和定位,使维护工作专注于故障根源,减少计划外停机
  • 通过总体振动等级,您可以直接从诊断屏幕快速评估机器总体运行状况
  • 严重程度标尺具有四个严重性等级,帮助您确定维护工作的优先顺序
  • 为技术人员提供正确的维修措施建议
  • 详细的诊断报告和频谱图,帮助确认数据质量,并缩小故障根源的范围
  • 板载关联敏感度,有助于为新用户提供实时提示和指导
  • 机器速度配置灵活,能够测试广泛的资产,包括皮带传动、齿轮箱及锥齿轮
  • 2 GB 可扩展板载存储器为存储机器数据提供了足够空间
  • 自检功能确保性能良好和工作时间更长
  • 激光转速计可以准确地测量机器运行速度,从而提高诊断的精确度
  • 三轴加速度计的测量时间比单轴加速度计减少 2/3
  • Viewer PC 软件扩展了数据存储和跟踪容量

使用 Fluke 810 测振仪可以:

  • 诊断故障设备和理解故障根源
  • 在计划性维护前、后检查设备,以及确认维修效果
  • 调试新设备并确保正确安装
  • 提供可量化的设备状态依据,并推动维修或更换的投资
  • 制定优先顺序并安排维修活动,更高效地工作
  • 先于设备故障发生之前预测故障,并控制备件库存
  • 培训新的或经验不足的技术人员并在团队中建立信任和培养技能

产品规格: Fluke 810 测振仪

诊断技术指标
标准故障不平衡、松动、失中和轴承故障
分析电动机、风扇、鼓风机、皮带和链条驱动器、变速箱、联轴器、离心泵、活塞泵、滑片泵、螺旋桨泵、螺杆泵、旋转式螺纹/齿轮/凸轮泵、活塞式压缩机、离心式压缩机、螺杆式压缩机、紧密连接的机器、心轴
机器转速范围200 rpm 至 12000 rpm
诊断详情纯文本诊断,故障严重度等级(轻度、中度、严重、极严重),维修详情,引用的峰值,频谱
电气技术指标
量程变换自动
A/D 转换器4 通道,24 位
可用带宽2 Hz 至 20 kHz
采样51.2 Hz
数字信号处理功能自动配置的防失真滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均
采样率2.5 kHz 至 50 kHz
动态范围128 dB
信噪比100 dB
FFT 分辨率800 线
频谱窗口汉宁窗 (Hanning)
频率单位Hz、orders、cpm
振幅单位in/sec、mm/sec、VdB(美国)、VdB*(欧洲)
非易失性存储器SD 微型存储卡、2 GB 内存 + 用户扩展存储槽(附加存储空间)
通用技术指标
尺寸(高 x 深 x 宽)18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)
重量(含电池)1.9 kg (4.2 lb)
显示屏¼ VGA,320 × 240 色(对角线 5.7 英寸)LED 背光 TFT LCD
输入/输出连接三轴传感器连接4 针 M12 连接器
单轴传感器连接BNC 连接器
转速计连接Mini DIN 6 针连接器
PC 连接Mini ‘B’ USB (2.0) 连接器
电池电池类型锂离子,14.8 V,2.55 Ah
电池充电时间3 小时
电池放电时间8 小时(在正常情况下)
交流适配器输入电压100 VAC 至 240 VAC
输入频率50/60 Hz
操作系统WinCE 6.0 Core
语言支持英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语
保修期三年
环境指标
工作温度0 °C 至 50 °C(32 °F 至 122 °F)
存储温度-20 °C 至 60 °C(-4 °F 至 140 °F)
工作湿度10% 至 95% 相对湿度(无冷凝)
机构认证CHINA RoHS、CSA、CE、C TICK、WEEE
电磁兼容性EN 61326-1:2006, EN 61010:1:2001 第 2 版。
传感器技术规格
传感器类型加速计
灵敏度100 mV/g(±5%,25 °C)
加速度范围80 g 峰值
幅度非线性度1%
频率响应Z2 至 7,000 Hz ±3dB
X,Y2 至 5,000 Hz ±3dB
电源要求 (IEPE)18 VDC 至 30 VDC,2 mA 至 10 mA
偏置输出电压12 VDC
接地外壳接地
传感元件设计PZT 陶瓷/剪切式
外壳材料316L 不锈钢
固定件10-32 电容性内六角头螺丝、2 极稀土磁铁(48 磅拉拔强度)
输出接头4 针,M12
匹配连接器M12 - F4D
非易失性存储器TEDS 1451.4 兼容
振动限值500 g 峰值
冲击限值5000 g 峰值
电磁灵敏度,等效 g100 微克/高斯
密封性能气密密封
温度范围-50 °C 至 120 °C(-58 °F 至 248 °F)±7%
保修期1 年
转速计技术指标
尺寸(深 x 宽)2.86 x 12.19 cm (1.125 x 4.80 in)
重量96 g (3.4 oz),包括电缆
电源由 810 测振仪供电
检测Class 2 激光二极管
量程6.0 至 99,999 rpm
精度6.0 至 5999.9 rpm± 0.01% 和 ± 1 位
5999.9 至 99999 rpm± 0.05% 和 ± 1 位
分辨率0.1 rpm
有效范围1 cm 至 100 cm(0.4 in 至 39.27 in)
响应时间1 s (> 60 rpm)
控件测量开/关透明按钮
接口6 针 Mini DIN
电缆长度50 cm (19.586 in)
保修期1 年
转速计附件反光带1.5 x 52.5 cm (0.59 x 20.67 in)
Viewer PC 软件
最低硬件要求1 GB 的 RAM
操作系统要求Windows XP、Vista
