主要特性

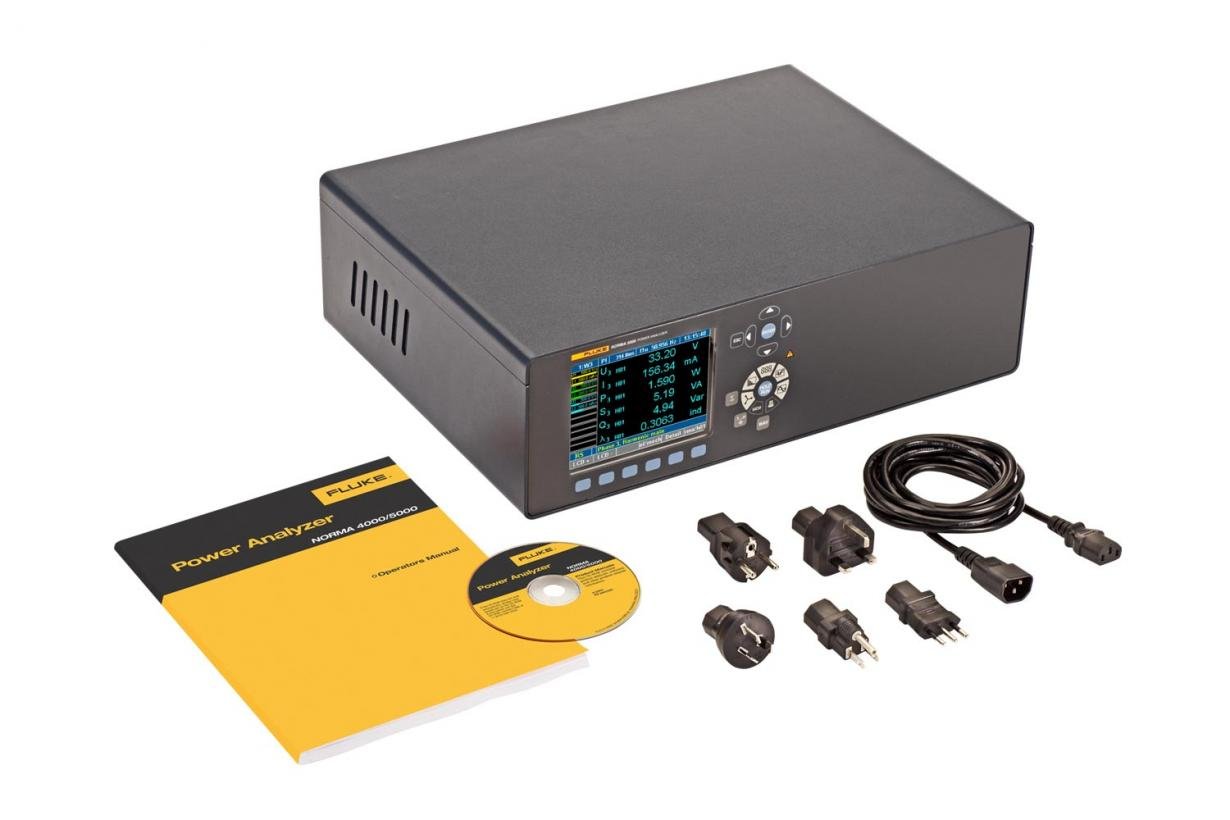

Fluke Norma 5000功率检测分析仪/功率计: Fluke Norma 5000 六相功率分析仪提供了市场同类产品中更高的带宽,是变频器和照明设备开发的理想测试和分析工具。其特性包括: 3~6 个功率模块、可选的内置打印机,以及以上所述 Fluke Norma 4000 功率分析仪的所有特性和功能。

  • 用户可选的平均时间 — 15 ms~3600 s,适合于动态测量
  • 功率检测分析仪/功率计简单的用户界面确保操作简单、直观
  • 标准配置允许用户精确指定适合其特定应用的相应功能
  • 同时并行采集所有相,精确显示所有相上在某一精确时间点的动态事件
  • 功率检测仪/功率计所有的输入是电隔离的,避免各种应用中的短路
  • 高达 40 次的电压、电路和功率谐波
  • FFT 分析、矢量图、记录仪功能,以及数字示波器(DSO)模式
  • 功率检测分析仪/功率计4 MB 板载存储器(可扩展至 128 MB),用于存储测量值
  • 快速、方便地连接到 PC – RS232 和 USB 为标配。可选 IEEE488、Ethernet 或 USB2.0
  • PI1过程接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于马达和驱动应用。
  • 341 kHz 或 1 MHz 采样率,可进行详尽的信号分析
  • 直流~3 MHz/10 MHz 带宽,可靠的测量准确度。
  • 包括 Fluke NormaView PC 软件,可用来下载数据、分析和编写报告。

产品规格: Fluke NORMA 5000 高精度功率分析仪

通用技术规格
相数1 至 3
重量约 5 kg (11 lb)
尺寸150 x 237 x 315 mm
5.9 x 9.3 x 12.4 in
内置打印机
显示屏彩色,5.7 in / 144 mm - 320 x 240 像素
用户可选的背光照明和对比度
带宽直流最大 3 MHz 或直流最大 10 MHz,取决于输入模块
基本精度0.2%、0.1% 或 0.03%,取决于输入模块
采样率0.33 MHz 或 1 MHz,取决于输入模块
电压输入范围0.3 V 至 1000 V
电流输入范围(直接输入,不使用分流器)0.03 mA 或 20 A,取决于输入模块
配置存储器4 MB
设置存储器0.5 MB
快速傅里叶变换 (FFT)高至 40 次谐波
RS-232/USB 接口标准镜头
PI1 处理接口(8 个模拟/脉冲输入和 4 个模式输出)可选
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s)可选
Fluke NormaView PC 软件(用于数据下载、分析和编写报告)标准镜头
基本功能
快速傅里叶变换 (FFT)计算谐波并以图形标识。最多可同时显示 3 个谐波频谱。
被测值:每相 U、I 和 P。
阶次:1 次至 40 次谐波,最大半采样频率
数字示波器 (DSO)同时显示多达 3 个测量值(采样值)。快速查看波形和失真。
积分功能(能量)同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。
矢量显示可显示 HO1 多达 6 路信号的矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。
记录器显示一定时间段内的平均值,进行趋势分析。
RAM 数据存储储存采样值和平均值;开始/停止条件设置。
大约 4MB 可用于储存测量值。
配置将分析仪设置为以所需的格式测量并显示数据。
环境条件
工作温度范围5 °C 至 35 °C(41 °F 至 95 °F)
存放温度范围-20 °C 至 50 °C(-4 °F 至 122 °F)
外壳材料Fluke Norma 功率分析仪结构非常紧凑,并采用实心金属外壳,满足苛刻的 EMC 要求。
气候等级KYG DIN 40040,最大85% 相对湿度,无凝结。
电源85 V AC 至 264 V 交流,50 Hz 至 60 Hz,直流 100 至 260 V,约40 VA 带开关的欧式插头。可提供相同型号的电流接线柱。
测量输入安全插孔,4 mm,每路输入 2 个。外部分流器通过 BNC 插座连接。
操作薄膜键,带光标、功能键和指令功能。

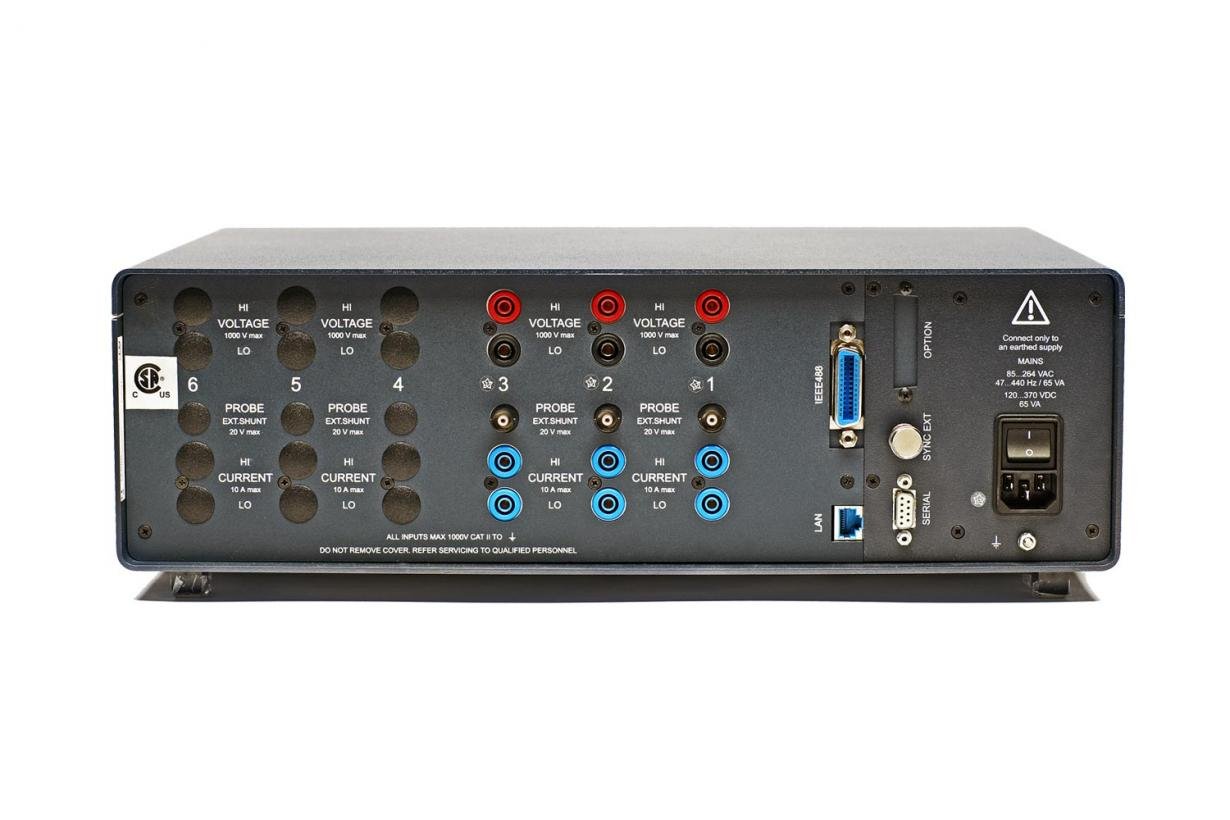

连接三相分析仪的后面板
测量值

无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。在同步模式下,还计算基波 H01 的这些值。
  • Urms 有效值,Urm 整流平均值,Um 均值
  • Up-,Up+,Upp 峰值
  • Ucf 波峰因数 Ucf,Uff 波形因子
  • Ufc 基波含量
  • Uthd 失真因子 DIN、IEC
  • Irms 有效值、Irm 整流平均值、Im 均值
  • Ip-、Ip+、Ipp 峰值
  • Icf 波峰因数 Icf、Iff 波形因子
  • Ifc 基波含量
  • Ithd 失真因子 DIN、IEC
  • P 有功功率 [W]
  • Q 无功功率 [Var]
  • S 视在功率 [VA]
  • ë、cos相位角
  • 以下参数的积分功能:有功功率 P、无功功率 Q、视在功率 S、电压 (Um) 和电流 (Im)、
  • 4 位或 5 位数字,取决于测量值。
频率与同步
量程直流和 0.2 Hz 至采样率
精确度±0.01 % 测量值(读数)

  • 可选通道:所有的 U/I 或外部输入。
  • 可向信号施加三个不同频率的低通滤波器中的任意一个。
  • 频率在屏幕顶部总是可见。
  • 可将仪器背部的 BNC 同步插孔作为输入或输出。
  • 可测量最高达功率模块采样率的输入信号。最大电平必须高于 50 V。
  • 输出信号为脉冲式 5 V TTL信号(频率取决于测得的公布频率)
配置存储

可将多达 15 组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。
接口

RS232 接口,可升级固件以及与 PC 交换数据。可通过一个外部转换器连接一台打印机。
选件IEEE 488.2/1 MBps
Ethernet / 10 MBit/s 或 100 Mbit/s
标准和安全
电气安全性EN 61010-1/ 第 2 版 1000 V CAT II(600V CAT III)
污染等级 2,安全级别 I 类
变压器为 EN 61558
附件为 EN 61010-2-031/032
最大输入对电压输入测量范围为 1000 Veff、2 kVpeak
对电流输入测量范围为 10 Aeff、20 Apeak
测试电压净输入外壳(保护导体):1.5 KV AC
电网连接测量输入:5.4 kV AC
测量输入外壳:3.3 kV AC
测量输入输入:5.4 kV
电磁敏感性辐射标准IEC 61326-1,EN 50081-1,EN 55011 B 类
抗扰性IEC 61326-1 / 附录 A(工业部分)、EN 50082-1

电源相位

Fluke Norma 4000 功率分析仪最多可配备三个电源相位。用户可以选择适合其应用的电源相位。

每个模块化插入式电源相位包括电压和电流测量通道。每个测量通道适用于每个基本单元,但每个单元只能使用一种通道。检查标准配置。

电源相位概述

电源相位通道
PP42精确度0.2% (0.1% rd + 0.1% rg)
电流量程20 A
采样率341 kHz
带宽3 MHz
PP50精确度0.1% (0.05% rd + 0.05% rg)
电流量程10 A
采样率1 MHz
带宽10 MHz
PP54精确度0.1% (0.05% rd + 0.05% rg)
电流量程10 A
采样率341 kHz
带宽3 MHz
PP64精确度0.03% (0.02% rg + 0.01% rg)
电流量程10 A
采样率341 kHz
带宽3 MHz

分流器

平面分流器
连续负载 (Imin)
量程 (Imax)
0.3 A
32 A
额定电流(校准点)32 A
校准点的基本精度 [%]± 0.03
额定电流的基本精度 [%]± 0.03
额定电压降 [V]320 mV
标称电阻 [Ohm]10 mΩ
短时超量程
(5s 负载 15s 间隔)
100A/ 1s-5s
过载 Wmax-
带宽DC - 1 MHz
频率范围-
角度精度 [ °/kHz]± 0.1
频率影响 [%/kHz]-
负载影响 [%/A2]-
温度系数 [ppm/K]≤10
重量 (kg / lbs)0.62 /1.36
三轴分流器
连续负载 (Imin)
量程 (Imax)
0.1 A1 A6 A
30 A100 A300 A
额定电流(校准点)10 A30 A100 A
校准点的基本精度 [%]± 0.03± 0.03± 0.1
额定电流的基本精度 [%]± 0.03± 0.03± 0.1
额定电压降 [V]100 mV30 mV20 mV
标称电阻 [Ohm]10 mΩ1 mΩ0.2 mΩ
短时超量程(5s 负载 15s 间隔)35 A200 A450 A
过载 Wmax90 W200 W2 kW
带宽2 MHz2 MHz1 MHz
频率范围0 至 500 kHz0 至 200 kHz0 至 100 kHz
角度精度 [ °/kHz]± 0.001± 0.002± 0.002
频率影响 [%/kHz]± 0.0015± 0.0015± 0.01
负载影响 [%/A2]1 x 10-61 x 10-61 x 10-6
温度系数 [ppm/K]≤15≤15≤10
重量 (kg / lbs)0.75 / 1.650.75 / 1.651.2 / 2.65
三轴分流器(续)
连续负载 (Imin)
量程 (Imax)
2 A18 A18 A
450 A1000 A1500 A
额定电流(校准点)150 A300 A500 A
校准点的基本精度 [%]± 0.1± 0.1± 0.1
额定电流的基本精度 [%]± 0.1± 0.1± 0.1
额定电压降 [V]75 mV15 mV30 mV
标称电阻 [Ohm]0.5 MΩ0.06 MΩ0.06 MΩ
短时超量程(5s 负载 15s 间隔)650 A1500 A2000 A
过载 Wmax10 kW7.5 kW10 kW
带宽DC - 500 MHzDC - 500 kHzDC - 200 kHz
频率范围0 至 100 kHz0 至 20 kHz0 至 20 kHz
角度精度 [ °/kHz]± 0.025± 0.025± 0.025
频率影响 [%/kHz]± 0.03± 0.03± 0.03
负载影响 [%/A2]0.5 x 10-60.2 x 10-60.5 x 10-6
温度系数 [ppm/K]≤10≤10≤10
重量 (kg / lbs)6 / 13.25.3 / 11.76 / 13.2
