电能质量分析仪

Fluke PQ400 Electrical Measurement Window

品牌：福禄克FLUKE

型号/货号：Fluke PQ400

一般技术指标
任意电压端子和接地之间的最高电压	1000 V
任意电流端子和接地之间的最高电压	30 V
安全性
一般信息	IEC 61010-1：污染等级 2
测量	IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V
尺寸
室外	148 mm x 187 mm x 23 mm（宽 x 高 x 深）（窗盖打开时为 148 mm x 370 mm x 19 mm）
内部	140 mm x 158 mm x Di（宽 x 高 x 深） Di = 58 - 面板门厚度 (mm)
支持的电气外壳
外壳	UL 50/NEMA 环境等级为 1 类（PQ400 的窗盖关闭时为 12 类）
面板厚度	最大 3.5 mm (10 Ga.)
环境
工作/存放温度	-25 °C 至 60 °C（-13 °F 至 140 °F）
湿度	10% - 90%（取决于温度），依照 IEC 60721-3-3 Class 3K6（修订版）标准：-25 °C - 35 °C：10 % - 90 %，50°C：最大 35 %；60°C：最大 23 %
海拔
工作	2000 m（高达 4000 m 时降额至 CAT II 1000 V，CAT III 600 V，CAT IV 300 V）
存放	12,000 m
防护等级
额定等级	IEC 60529：IP67（窗盖关闭时），IP50（窗盖打开且连接所有接头时）
振动	IEC 60068-2-6，MIL-PRF28800F：2 级随机振动
重量	2.1 kg (4.6 lb)

电压
输入
输入数量	5 路（A/L1、B/L2、C/L3、N 线和接地线）
线规	实心/柔性：0.25 mm2 至 1.5 mm2（AWG 24 至 AWG 16）
电压	最大 1000 V
保险丝	2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N)
输出
连接器	5 个 4 mm 安全端子，3 个红色端子对应 A/L1、B/L2、C/L3 相线，1 个黑色端子对应 N 线，1 个绿色端子对应接地线
负载电流	最大 1 A rms

当前
输入/输出

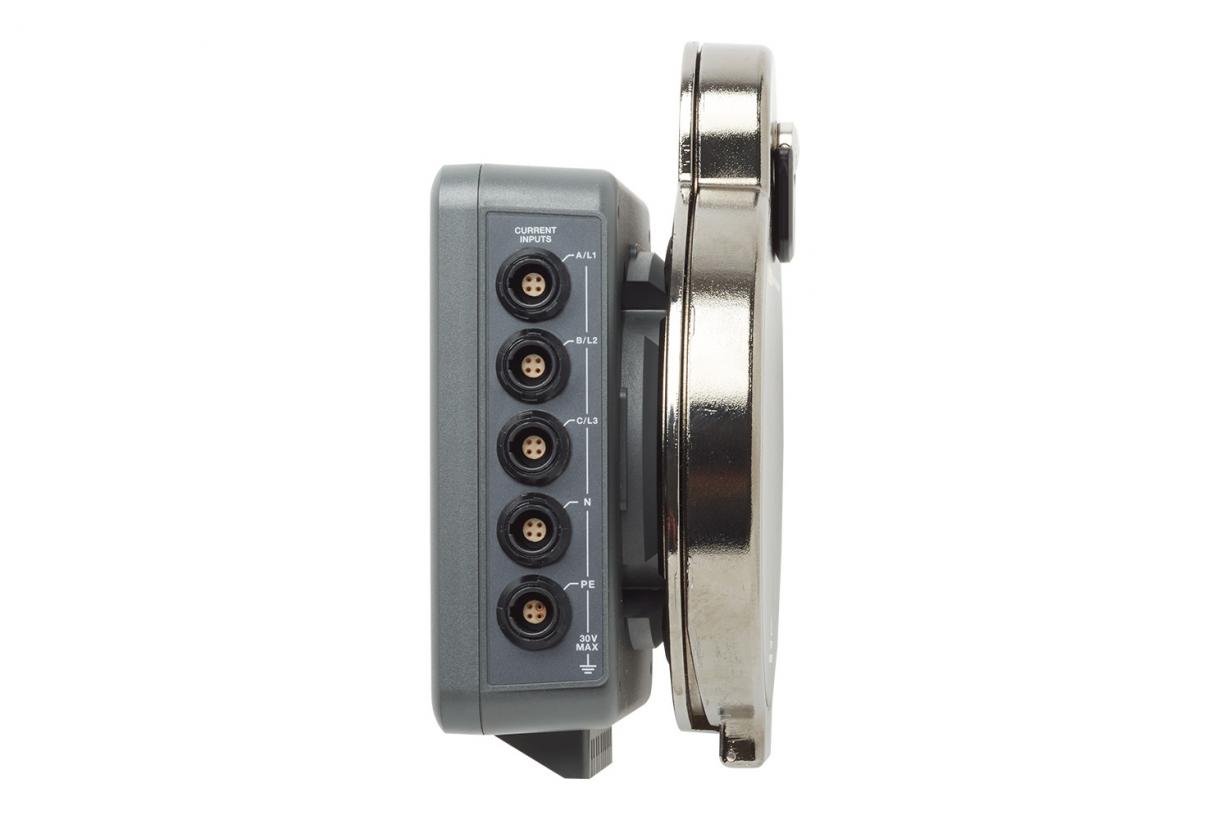

连接器	5 个 4 针圆形插孔，兼容 Fluke 354x FC、173x 和 174x 电源和电能记录器（这些记录器均可通过高达 500 V 的测量电压供电）
